2019年10月06日

新型タント・LA650S・660S|車速・ナビ・ドラレコ取付け・電源









こんにちは、ナビ太郎です。今回は新型タントに、
ナビとドラレコ(フロントのみ)の取り付けを
やって行きます。
このタント 車速、リバース、パーキング、ステアリング
などの信号を取り出すのにちょっと厄介。
では、順番にやって行きましょう。







クルマを超えて。
新時代のライフパートナーへ。?







取り付けるナビはPanasonic CN-RE05WD








ドライブレコーダーはコムテックHDR103








コムテックの内容物です。







エーモン工業 amon 電源ソケット(プラグロックタイプ) 1541
ドライブレコーダーの電源を裏から取るために
使用します。







ACCの配線が黒に白線なので、少しわかりにくい
ので間違えないように注意してください。

できれば赤色のケーブルにしてほしですね。









電源ソケットシンプルな構造。








このタントナビが見やすい位置にありますね。
取り外し方はクリップもやわらかめですんなり
取り外せると思います。







オーディオパネルの取り外し方

内張りはがしなどを使用して画像矢印側に取り外します。








パネルの裏側の構造です、クリップの位置など要確認。











手前のパネルが取り外せたら、続いて後ろ側のパネルも
取り外して行きます。
後ろ側のパネルはクリップが下側に刺さっているタイプ
なので、パネルカバーを上側に引いて取り外します。
画像マル印にオーディオのコネクタ類があります。








取り外した後ろ側のパネルカバーです。
構造を理解した上で作業を進めてください。











ナビ、オーディオなどは4つネジで止まっています。








車速・リバース・パーキング信号

ナビレディパッケージ有り無しに
よって違うので注意。

この車両は、ナビレディパッケージ無し
(純正ナビ装着用アップグレードパック無し車)
画像のマル印のコネクターが14ピンの場合、ナビレディ
パッケージ無し。




車両側14Pメスコネクタ

車両メスコネクタを配線側から見た図。







14ピン画像の矢印の所に車速信号が来ています。
狭く配線が短いので、取り出し困難ですが、安心
してください。
DAIHATSU純正部品で取り出しケーブルが出ています。

お急ぎ、もしくは、節約派の方は頑張って取り出してください。









コネクターをひっくり返して、バック、サイドブレーキ
の信号が有ります。







車両コネクターが14ピンの方用
(純正ナビ装着用アップグレードパック無し車)
ナビレディパッケージ無し用

タント用 シャリョウシンゴウヘンカンケーブル
を使用してください。











上記の変換ケーブルを使用した画像です。







いつもの車速信号の5ピンカプラーになっています。




トヨタ5ピン 車速.jpg






変換ケーブル使用後、画像の位置に車速、リバース
パーキング信号が来ています。
14ピンの車両はステアリングスイッチはないはずなので
接続は不要。







車両側24Pコネクタ

車両側24Pコネクタを配線側から見た図



車両コネクターが24ピンの場合はこの変換ですが、
純正ナビ装着用アップグレードパック付き車に、
適合するダイハツ純正ナビを取付ける
際に必要です。

あまり純正ナビを自分でつける人は少ないと思いますが、
つける人は上記の変換を使用してください。





社外ナビを取り付ける方は、
「スマートパノラマパーキングパック」用 ⇒ マジコネ AV-C49

「純正ナビ装着用アップグレードパック」用 ⇒ マジコネ AV-C48

ご自身の車両に適合な物を使用してください。
車両のコネクターが24ピンで社外ナビを取り付ける
方は上記の二つのどちらかが必要になると思います。

マジコンには取付説明書が付属してあるので、接続は
簡単です。






ドライブレコーダー電源

この純正オーディオコネクタに電源は来ています。



トヨタ・ダイハツ10Pオーディオコネクタ
TOYOTA 10ピン サイト用のコピー.jpg

車両側10Pコネクタを配線側から見た図





画像の位置に常時電源12Vとアクセサリー電源(ACC)
が来ています。

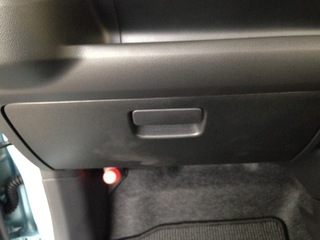

グローブボックスの取り外し方

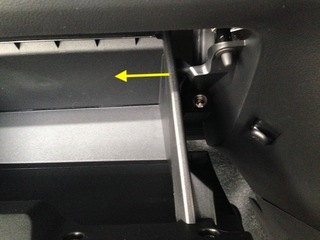

グローブボックスサイドを中央に押し込んで、下側に
して取り外します。

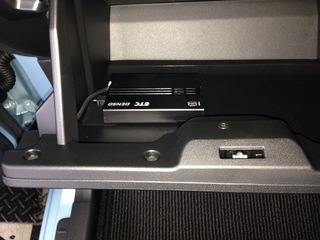

グローブボックス裏側の構造です。








サイドピラー内張りの取り外し方

まずはじめに、画像のようにウェザーストリップを
手前に引いてある程度、取り外します。









ウェザーストリップがある程度、取り外せえたら
内張りを矢印側に取り外します。










クリップが引っかかって取れないので
クリップを半回転させて抜いてください。









このクリップが引っかかっています。








クリッと簡単に回ります。取付時は反対の手順で
お願いします。

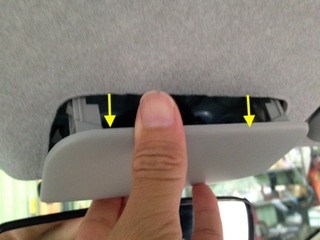

スマートアシストカバーの取り外し方

画像矢印側に軽く押すと取り出せます。










押す方向を間違えると爪が破損してしまうので、
画像裏側の構造を理解の上、取り外してください。









カバーを取り出された側の画像です。








ドライブレコーダー配線取り回し方

電源を接続後、オーディオ側からグローブボックス側
にコードを通して行きます。








グローブボックス側からピラー側に、画像は
ピラー下側。









ピラー下部から上部に、天井からドライブレコーダー
本体に接続。
画像はピラー上部。










本体に接続、ドラレコ本体をフロントウィンドウに
貼り付け後でも構いません。










ドラレコ取付け完了、取り付け位置はドラレコ取り扱い
説明書にしたがって取り付けてください。
ワイパーをカラで回して拭き取りしている位置がベスト
ですが、あまり下部に貼り付けると保安基準に適合しない
ので注意してください。







ドラレコヒューズボックス電源

ドライブレコーダー取り付けのみでオーディオパネル
を取り外すのが面倒な方はヒューズボックスからも
電源が取り出せます。
グローブボックスを取り外すと左後方にヒューズボックス
が有ります。












エーモン フリータイプヒューズ電源(ミニ平型)
DC12V・60W/DC24V・120W 2835

などを使用してやると簡単に接続できます。


常時電源・TAIL10A

アクセサリー電源・ACC10A

注意、必ず検電器で確認後接続
してください。









各種配線こんな感じにまとめました。








ナビ裏側。











各種接続後、ナビ画面で接続を確認してください。









地デジもしっかり見れました。








終了です、お疲れ様です。
