ZRR70 VOXY・ノア|リアモニター(TVM-PW ) 取り付け






こんにちは、ナビ太郎です。
今回はZRR70 VOXY・ノアにカロッツェリアの
リアモニター(TVM-PW )取り付けをやっていきます。







発売から、けっこうたちますが、
まだまだ人気のノア、ヴォク。
この型カッコいいですね。

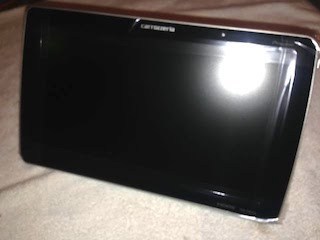

carrozzeria プライベートモニター










ヘッドレストに通して取り付けるタイプ。








電源映像コード

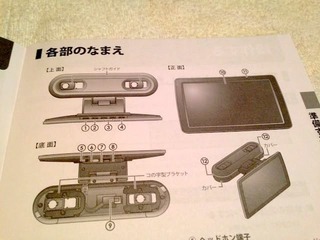

取扱説明書。







取り付け要領。アクセサリー電源にアースと
映像入出力関係とシンプルな配線。






モニター枠のカバー。








こんな感じで取り付けます。






別売のHDMIで入力できます。
注意)HDMI接続は、ナビ側にHDMI出力がない
と入力できないので気を付けてください。










オーディオパネル取り外し方

オーディオパネル取り外し時に、シフトノブが
邪魔になるので、はじめに取り外していきます。


注意)必ず平らで安全な場所で輪止めなどをして
車が動かないように気をつけて作業をしてください。









シフトロックを解除してニュートラル
位置にシフトを下げておくとパネルが
取り外しやすいと思います。

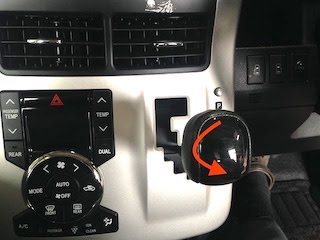

時計と反対まわりにまわして、
シフトノブを取り外します。








シフトノブを取り外すとこんな感じです。








パネル全体を手前に引いて
取り外していきます。











四隅を少しずつ浮かして取り外すと
取り外しやすいと思います。









エアコンのコントロールパネル裏側の
コネクターも取り外してください。

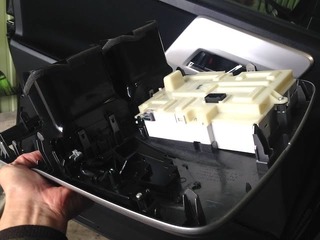

取り外したオーディオパネルの裏側の画像。
爪の向きなどチェックしてください。













ナビゲーション周りのパネルが残りますが、
このパネルも手前に引いて取り外してください。







パネル裏側の画像。








オーディオパネルが取り外せたら、ナビゲーション
取り出し可能、4カ所ネジでとまっています。







クローブボックス取り外し方

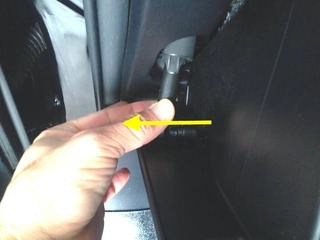

グローブボックス左側のダンパーを画像矢印
方向に引いて取り外します。

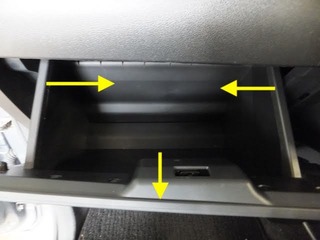

ダンパーが取り外せたら、グローブボックスサイドを
打つ側に押し込んで、サイドの爪を解除し下側にして
グローブボックスを取り外します。











グローブボックス下側とサイドの爪に画像です。









キックパネルの取り外し

キックパネルを手前に引いて取り外します。

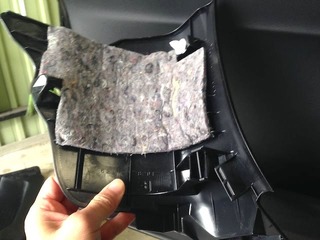

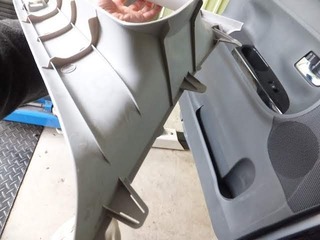

キックパネル裏側の画像です。









ステップカバーの取り外し

ステップカバーを上側に引いてやると取り外せます。









ステップカバー取り外し後。








リアモニターの取り付け方


ヘッドレストの穴の間隔を計って取り付けていきます。










モニター本体に電源ケーブルを取り付け。













モニタ本体のクリップを取り外して、ヘッドレストに
モニターをスライドさせて取り付けていきます。











ヘッドレストシャフトガイドの位置も合わせます。











運転性、助手席も同じ要領でモニターを取り付けます。












ヘッドレストを差込む時は、隙間から押して
ヘッドレストの高さを調整します。

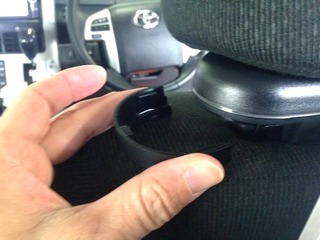

ヘッドレストの高さ決まれば、カバーをはめます。

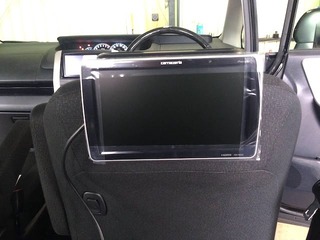

モニター本体がヘッドレストに固定できました。










本体から出ている電源コードをナビゲーション
まで持っていきます。
ヘッドレストからシート下にコードを通して
カーペット下を通していきます。

注意)コードを通す時シートを前後、動かせる範囲
動かしてコードに突っ張り、挟み込みなどしない
ように注意してコードを取り回ししてください。











コードをカーペットしたを通す時も
コードに負担が掛かりにくい位置
通してください。

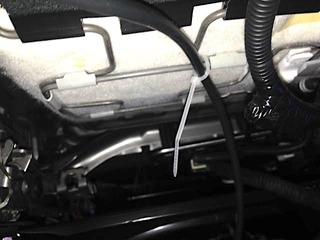

シート下部分にゆとりをもって、タイラップで固定。

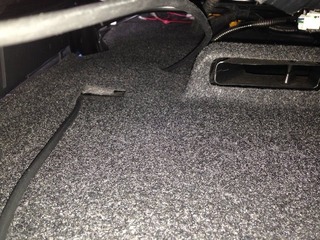

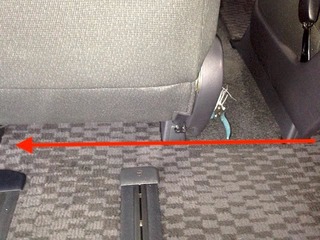

コードをカーペット下を通して、
助手席サイドまで持ってきます。

電源コードが通し難い時は、
配線ガイド(フレックスタイプ)
を使用すると通しやすいです。








サイドステップからキックパネル側に。











キックパネル側からグローブボックス裏側を通して
ナビゲーション裏まで持っていきます。






モニター電源
TOYOTA 10ピン サイト用のコピー.jpg

トヨタ・ダイハツ10Pオーディオコネクタ
車両側10Pコネクタを配線側から見た図










画像の撮り方下手でコネクタが写っていませんが、
車両10Pコネクタからアクセサリー電源を取っています。








ナビゲーションの種類によっては(VIDEO OUT)
が出ていない種類もあるので、モニター
を取り付ける前に要確認。

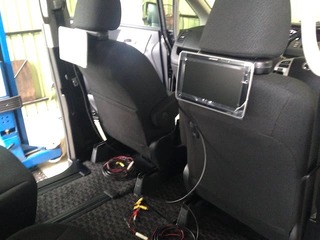

サクサクっと取り付け完了。






青く光ります。






シートが黒色なので目立ちませんが、
モニター裏から出ている電源コードを
うまく取り回せると良いですね。







後部席のスモークが濃く車内が暗いと、
いい雰囲気で映画など楽しめそうですね。








完成です。お疲れ様でした。
