ミラ トコット|ナビ取り付け・パネル外し方・ドラレコ・車速








こんにちは、今回はDAIHATSU、ミラトコット
のナビ取り付け、ドライブレコーダー、ETC、
純正バックカメラ変換、ステアリングスイッチ
接続をやっていきます。






好き嫌いがわかれる車種だと思いますが、
かわいい車と言うよりは、シンプルな
雰囲気の車ですね。








内装はシックで、感じよく落ち着きますね。







パナソニック カーナビ CN-RE04WD









パナソニック ドライブレコーダー CA-DR02D

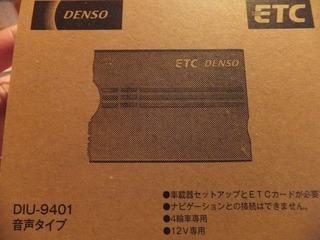

ETCはDENSO DIU-9401音声タイプ







オーディオ変換は、トヨタ、ダイハツ10P・6P







バックカメラ接続ユニット

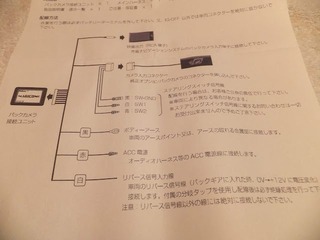

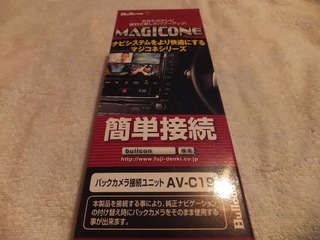

Bullcon バックカメラ接続ユニット。







パッケージどうりに、簡単接続です。
バック信号とアクセサリー電源、アース線
RCAカメラ入力、ステアリング線3本。







オーディオパネルの取外し方法




画像はオーディオレス車なので簡単の取り外せますが、
ナビなど入っている場合は下記を参考にお願いします。








内張りはずしなどを利用して、画像のように
キズをつけない様に、手前に引いてパネルを
取り外します。
比較的にやわらかいく取り外しやすいと
思います。

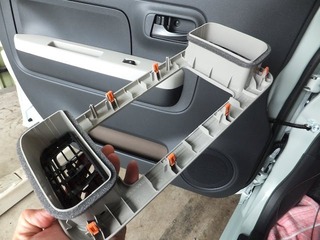

取り外した、オーディオパネルの裏側の画像です。
クリップ、爪の位置を確認してください。








奥にいろんなカプラーがまとめてあるので
テープをはがして、とりだして行きます。








このカプラーは、メインのトヨタ、ダイハツオーディオ
コネクタです。ドライブレコーダー、ETCの(ACC)
電源、常時電源を取り出すことができます。




トヨタ・ダイハツ10Pオーディオコネクタ
TOYOTA 10ピン サイト用のコピー.jpg

車両側10Pコネクタを配線側から見た図










車速・リバース・パーキング信号情報

オーディオパネル取り外し後、奥のコネクターから
画像の5ピン、コネクターを探してください。





車両5Pコネクタ
トヨタ5ピン 車速.jpg







画像の位置に各信号線を割り込ませてください。

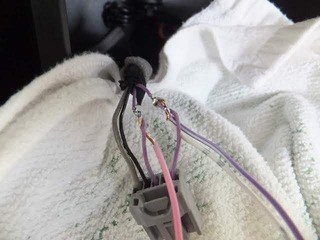

このように、ナビゲーションの配線を割り込ませました。


簡単に車速信号を接続したい方は
車速配線カプラーを使用すると
ギボシ端子で接続できます。











ステアリングスイッチ情報

このカプラーも車速カプラー同様、
オーディオパネル取り外し後、
白色20Pカプラー探してください。

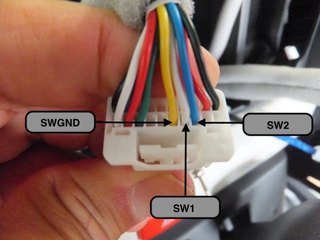

ステアリングスイッチ接続情報
トヨタ20p st.jpg







ブルコンはカプラーで接続できます。



ブルコンの変換など使用しない場合は、単独で
ステアリングスイッチのSTSW1、STSW2、SWGND
を割り込ませてください。
車速カプラー同様ステリモを簡単に接続したい方は
ステアリングリモコン コネクター トヨタ車用 20ピン












フロントピラー内張りの取り外し方法

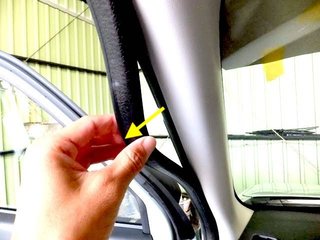

画像のように、ウェザーストリップを手前に引いて
ある程度取り外します。








多分これくらいです。









ウェザーストリップが取り外せたら、次は
フロントピラー内張りを取り外していきます。
軍手着用で画像の方向に取り出してください。
内張りはずしなどを使用しても良いと思います。









画像○印のクリップが引っかかるので、
このクリップを半回転させて取り出します。









ラジオペンチなどで、くるりと半回転まわしてください。
指で回す場合は怪我をしないように注意して
ください。必ず軍手着用












おぃ取れました。こいつ厄介ですね。

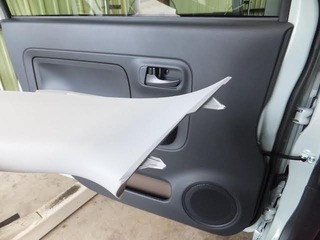

黄色クリップが無事取り外せたら、フロントピラー
内張りを画像方向に引いて取り出してください。
思いっきりやると、天井に刺さるので注意。









取り外したフロントピラー内張りの裏の
画像です。クリップの位置など要確認。












内張り下側の画像





フィルムアンテナ

頻繁にナビ取り付けする方は画像のように厚紙で
取り付け位置を確認できるものを作っておくと
便利ですよ。外側に貼ってあります。










アンテナコードは内張りを取り付けても
突っ張らないように、すこし余裕を
もたせて取りまわすと、良いと思います。









グローブボックス取り外し方法





始めにサイドをグローブボックス内側に押しこんで
最後に下側におろして取り外します。

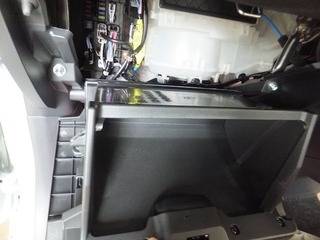

グローブボックスをおろした状態です。

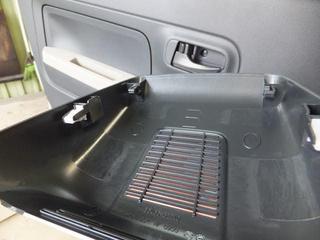

グローブボックス下部の画像です。
このような構造になっています。







サイド部分のつめ







スマアシカバーの取り外し方法





画像のように、フロントガラスにそうように
下側にトントンと軽くたたくとスライドして
取り外せます。

注意、軽くお願いします。













スマアシカバー内側の画像です。
このようにクリップとつめがあります。












ここにスマアシカバーのクリップが刺さっていました。









ドライブレコーダー取り付け

ポイントは、ワイパーを作動させて、雨を拭き取る位置を
確認してやると、映像が雨天でもきれいに撮影されます。
マスキングテープなどで、印をしてもよいと思います。

あまり下にドライブレコーダーを取り付けると違反になる
ので注意してください。
取り扱い説明書を要確認。





これぐらいの位置で貼り付けました。







ETC取り付け

ETCアンテナは運転中に確認しやすい位置に貼付け。






本体はグローブボックスにおさめました。








これで、各種接続完了です。









ナビゲーション裏側。









パネルを取り付けて、OK。

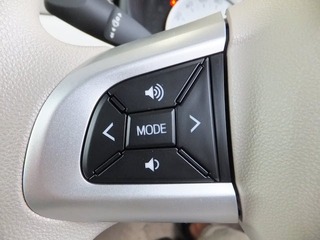

ステアリングスイッチ設定




各ボタン長押しで設定。





バックカメラ設定





やっぱり純正カメラは綺麗におさまっていますね。






ばっちり映っていますね。






ドライブレコーダー、フロント画像。








トコットのシートの材質は最高にいいですね。
個人的に、この質感は大好きです。
すべりにくく、蒸れない。

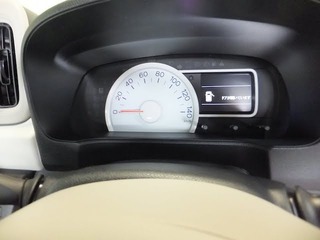

グレードによってメーターが違うんですね。
かわいいメーター。







安全装備もしっかりしていますね。
コーナーセンサーがなりました。









後ろ姿もクールですね。では、お疲れ様です。
