ZC33S・スイフト|ナビ取り付け・パネル外し方・ドラレコ・車速







こんにちは、今回はカリカリ?のスイフトスポーツに
ナビゲーション、ドラレコ、純正バックカメラ取り付け
車速、リバース、パーキング信号情報をやっていきます。






SUZUKIのスイフトスポーツ、かっこいいですね。
ピカピカの新車です。







よぶんな物がないシンプルな内装です。
マニュアル、走りですね。







オーディオパネルの取り外し方

このオーディオパネル、隠しネジ
があるので注意が必要です。
では、作業をはじめていきましょう。







まず画像のインパネガーニッシュ
を取り外していきます。








このパネル以外とぺらいので、われない様に
注意しながら作業してください。









画像の様に、内張りはずしやマイナスドライバー
などを2~3本使って、均等に力をくわえると
きれいに取り外せると思います。

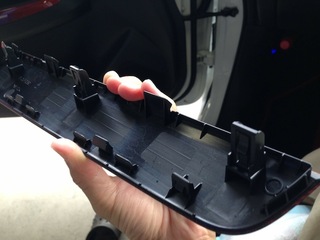

これが、取り外したパネルのうらの画像です。
参考までに。









取り外された側の画像です。









画像の位置に隠しネジがあります。








オーディオパネル上部に2本入っています。









問題なくスムーズに取り外せると思います。

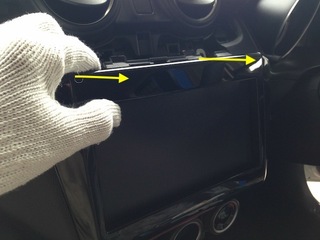

矢印方向に引いてオーディオパネルを
取り出してください。








内張りはずしなど使用しなくても、取り外せます。
怪我をしないように、軍手着用でお願いします。









車速・バック・サイドブレーキ信号情報

オーディオカプラーの中から、画像の
白色の5ピンカプラーを探してください。




スズキ5ピン 車速.jpg
車両5Pコネクタ






画像の位置にナビゲーションの、車速、リバース
、パーキング信号線を割り込ませてください。








このように、接続しました。

カプラーで簡単に接続したい方は、
車速配線カプラースズキ車用
を使用するとギボシで接続できます。











ステアリングスイッチ情報

SUZUKI車両20Pコネクタ・常時電源
ACC・ステアリングスイッチ情報






画像の位置に、STSW2、SWGNDを接続してください。
STSW1は接続不要。


スズキ車用 20Pコネクター ステアリングリモコン対応
専用オーディオコネクタを使用で簡単接続。











ラジオアンテナのコネクター。



ラジオアンテナ接続。








グローブボックス取り外し方





画像矢印方向に押し込んで、サイドの爪を
解除してグローブボックスを取り外していきます。










この部分は引っかかっています。







サイドの爪を解除できたら、グローブボックスを
下部にしてやると、取り出せます。

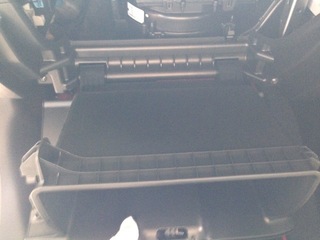

グローブボックス下部の構造です。







サイドの爪の構造です、参考までに。






フロントピラー内張りの取り外し方法

Aピラー内張りを取り外しは、ウェザーストリップ
を手前に引いて、ある程度取り出しておきます。







画像を参考に。







続いて、Aピラー内張りを矢印側に取り出します。






最後は、上に引いて取り出します。







Aピラー内張りの裏側の画像です。






下側は画像の様な構造になっています。





取り付ける時は、先の部分をうまくはめないと、
取り付けにくいので気をつけてください。





ドライブレコーダー取り付け

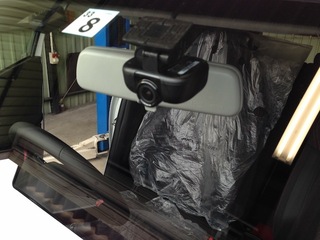

画像の位置にドライブレコーダーを貼り付け。
ポイントは、ワイパーで拭き取る位置にカメラが
あると、雨天時をきれにに撮影できると思います。
注意、取り付け範囲は取り扱い説明書を参考に。

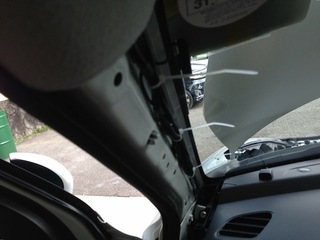

アンテナコード類はしっかりタイラップ
などで固定してください。
内張りはさみこみに注意してください。

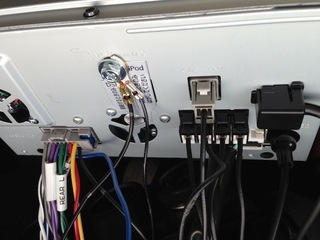

各種配線が取り付けできました。

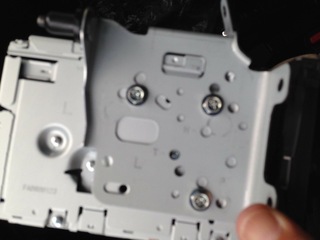

ナビゲーション取り付けステー。

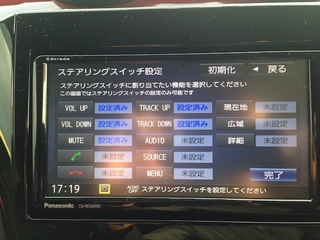

ステアリングスイッチ設定






車両信号情報

この画面で、車速、リバースなど、接続の
確認をしてください。







ドライブレコーダー、カメラモニターの画像
しっかり映っていますね。







バックカメラ画像。










ナビゲーション取り付け完了。
きれいにおさまっていますね。







おつかれ様といいたいですが、
社外マフラーと純正バックカメラ
取り付けが今回あったので、軽めに
少し紹介します。






MONSTER SPORT TYPE Sp-X DUAL STREET
はじめリアバンパーを外さないと取り付けれない
かなと思いまいたが、うまいことリアバンパーを
外さず取り付けできました。
不慣れな方は、リアバンパーを取り外して取り付けた
方が、キズをつけずにとりつれるので、無理をしないで
作業してください。






純正バックカメラ取り付け

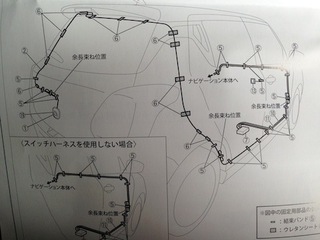

この要領での取り付けになります。




リアゲートの真ん中にでかい穴を空けて
取り付けるので、取り付けはプロに任せましょう。







バックドア内張りを取り外します。




この様なクリップが使われています。






リア内張り裏側の画像です。

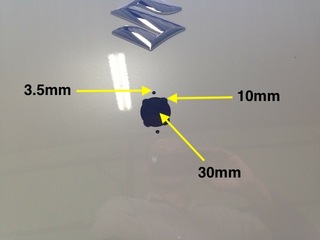

穴あけの位置確認のジグです。

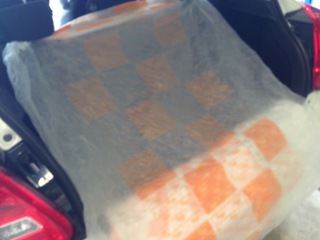

切粉で汚れないように養生をしっかりと。







30パイのホルソウです。






空けてしまいました。




何カ所か空けていきます。










バックカメラのコードを通していきます。







完成です。純正バックカメラ見やすいのですが
位置が、、、、、個人的には、ナンバー上の
バンパーに社外カメラのが好きです。
