MN71S・クロスビー|ナビ取り付け・パネルの外し方・車速・ステアリングスイッチ








こんにちは、ナビ太郎です。
今回は、スズキのクロスビーの オーディオパネルの
取り外し方、車速、リバース、パーキング信号、
ステアリングスイッチの情報などをやっていきます。






このクロスビートップグレードで豪華な内外装です。
すでに、純正の大きなナビが入ってます。







シンプルなSUZUKIらしい内装です。






等高線のプリントがおしゃれですね。








パナソニックナビ、8インチCN-RZ83







オーディオパネルの取り外し方

画像のように、パネルを手前に引いて取り外します。








それほど硬くないので、取り外し
やすい部類だと思います。







画像の丸の位置が少し固くなってます。







全体的に浮かせるように取り外すとうまく取り外せます。








これが取り外したオーディオパネルの裏の構造です。







オーディオパネルが取り外せました。
こんなんですね。








車速・バック・サイドブレーキ信号情報

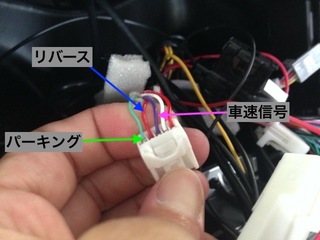

この白い5ピンカプラーに各種信号がきています。




スズキ5ピン 車速.jpg
車両5Pコネクタ







画像の位置に車速・リバース・パーキング信号
きているので、各種接続をお願いします。







画像のようにカプラーで簡単接続したい方は、
車速配線カプラー スズキ車用
を使用するとギボシで接続できます。









ステアリングスイッチ信号情報

画像の位置にSESW2、SWGND接続してください。
STSW1は接続不要です。



電源取り出し

画像の位置に常時電源、アクセサリー電源
(ACC)がきているので、ドライブレコーダー
やETC取り付け時に活用してください。




SUZUKI車両20Pコネクタ・常時電源
ACC・ステアリングスイッチ情報








フロントピラー内張りの取り外し方

画像のように、ウェザーストリップを
手前に引いて取り外していきます。







ある程度、ウェザーストリップを
取り外してください。






続いて、フロントピラー内張りを矢印側に
取り外していきます。ここも比較的やわらかく
取り出しやすいと思います。

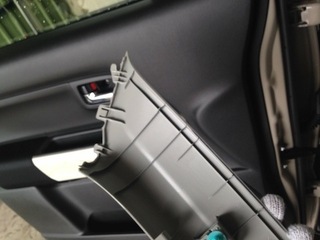

最後は、フロントピラー内張り
を上に引いて取り外します。






こんな感じですね。

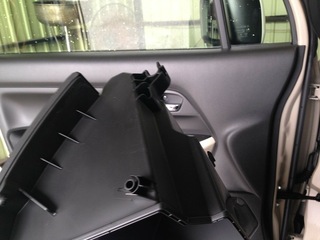

フロントピラー内張り裏の画像です。






先端部分はこの様な構造になっています。




すこし引っかかりがあります。








ドラレコ取り付け参考動画


注意)音量









グローブボックスの取り外し方




矢印サイド部分を内側に押し込んで。
下におろして取り外します。











グローブボックス取り出し後の裏画像です。





構造を理解した上で作業を進めてください。









ドライブレコーダー取り付け

こんな感じでドライブレコーダーを
取り付けました。







Aピラーに配線を通していきます。

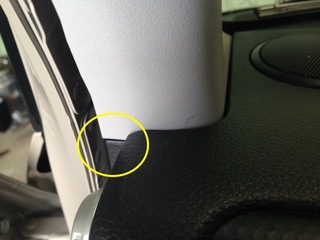

Aピラー取り付け時に注意してほしい箇所があります。
○印の部分がうまくハマらないこと
があるので注意してください。






こちらの画像が正しく取り付けた、内張りです。





ナビゲーション各種配線取り付け。

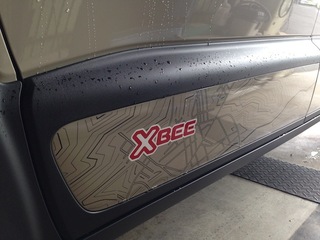

ここにも等高線。


ここも。



エンブレムの蜂もおしゃれですね。






以上です。お疲れ様です。
