2018年08月10日

HE33S ラパン|ナビ取り付け・パネル外し方・ドラレコ・車速






こんにちは、ナビ太郎です。
今回は、SUZUKIのHE33Sラパンのナビ取り付け、
車速信号、パネル取り外し、レーザーレーダーカバー
取り外し、ドラレコ電源などをやっていきます。

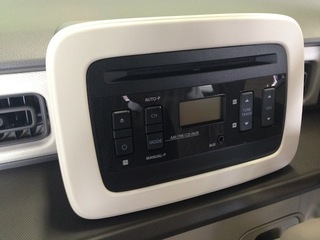

この車両は純正のCDプレーヤーが付いて
いるので、オーディオパネルとパネル裏の
カバー、オーディオステーを純正オプション
パーツで変えないと取り付けれません。

純正CDプレーヤーが少し小さいです。

すでに、2DINの社外オーディオ、ナビ取付け車両は不要。






取り付けるナビはPanasonic CN-RE03WD







ETCは、DENSO DIU-9401

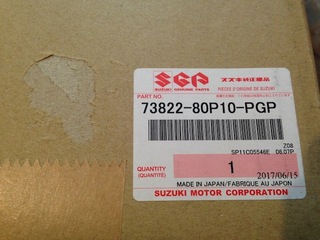

SUZUKI (スズキ) 純正部品 カバー







SUZUKI (スズキ) 純正部品 カバー







ラパン用 39321-80P10 スズキ純正部品
ブラケット品番39322-80P10







かわいい内装ですね、





この純正オーディオ取付け車両は、別途、
純正取付けオプションを購入してください。








オーディオパネル取り外し方

比較的にかたくないので、手で手前に引い
てやるとスムーズに取り外せると思います。
かたい場合は、内張りはがしなどの工具を
使用して取り外してください。







オーディオパネル裏側の構造です。





純正オーディオも取り外してください。




次は、オーディオ裏のカバーを取り外します。

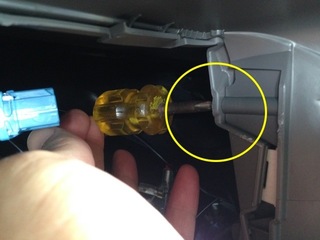

画像、丸印のところにプラスのネジが隠れているので
短いプラスドライバーを使用して取り外してください。






2ヶ所あるので、よろしくお願いします。






取り外したカバー裏の画像です。このカバーと先ほど
取り外したオーディオパネル、オーディオブラケット
は社外ナビ取り付け時は使用しません。

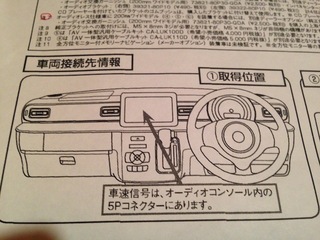

車速/バック/パーキング情報

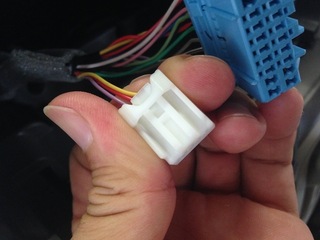

この5ピンコネクタに各種信号がきています。

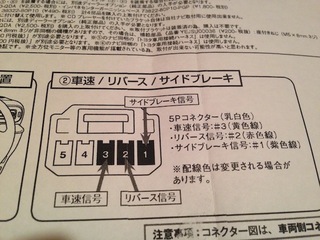

車両5Pコネクタ
スズキ5ピン 車速.jpg





画像の位置に車速信号、リバース信号、
サイドブレーキ信号があります。


カプラーで簡単に接続したい方は、
車速配線カプラースズキ車用
を使用するとギボシで接続できます。




ステアリングスイッチ情報

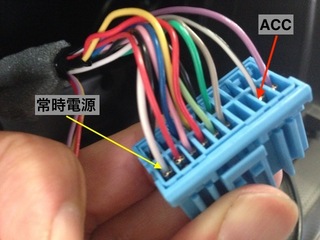

SUZUKI車両20Pコネクタ・常時電源
ACC・ステアリングスイッチ情報

今回の車両はステアリングスイッチがないので、
配線自体が来ていないですが、ステアリング
スイッチがついている車両は接続してください。

ステアリングスイッチ対応、オーディオ
ハーネスを購入で簡単に接続できます。

節約したい方はご自身で、配線を
割り込ませてください。






グローブボックスの取り外し方




グローブボックスを開けて、画像矢印側に押して
やると、引っ掛けのつめが解除されます。





両側、同じ様に作業を進めてください。

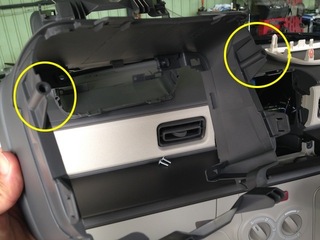

グローブボックス取り外し後の画像です。
このような構造になっています。




爪は画像中心にある丸い凸部分です。
この爪が引っかかりになっています。








ラパンキーレス電池交換方法


注意)音量










フロントピラー内張りの取り外し方

ウェザーストリップを画像の様に、手前に引いて
ある程度取り外してください。






フロントピラー内張りを取り外します。
手でも取り外せます。





内張りはがしなどでも取り出し可能。





画像のように取り出せたら上に
持ち上げる様に取り外します。






矢印方向に引いてください。
おもいっきりやると、天井に傷つけてしまうので注意を。






内張り裏側の画像です。2ヶ所クリップ。






内張り下側の構造です。
丸印の部分が引っかかるので注意を。






レーザーレーダーカバーの取り外し方

ナビゲーションのテレビアンテナをきれいに
配線を通すためには、取り外したいですね。
取り外さなくても配線を通すことは可能です。

取り外しに自信がない方や初心者の方は
カバーと天井の隙間にコードを入れればOK.

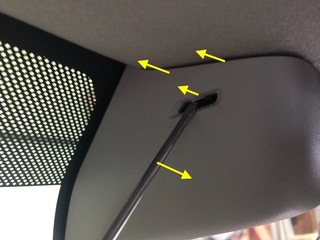

レーザーレーダーカバーの中で爪に引っかかっているので、
爪を押すよりカバーを画像の様にひろげてやった方のが
うまく取り外せると思います。





片側も同じ要領でお願いします。

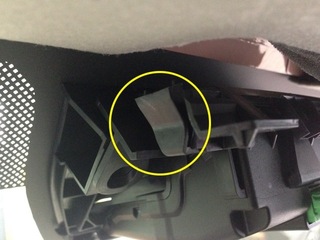

ここにカバーが引っかかって取り付けてあります。


この丸印の爪、非常に折れ
やすいので注意してください

この爪は押ないこと。

爪が折れた場合、フロントガラス
交換になる場合があります。

自己責任で作業してください。

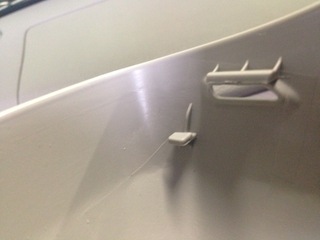

レーザーレーダカバーの裏側の構造です。
構造をよく理解して作業をしてください。









ナビテレビアンテナ、ETCアンテナ貼り付け。



GPSアンテナ取り付け。

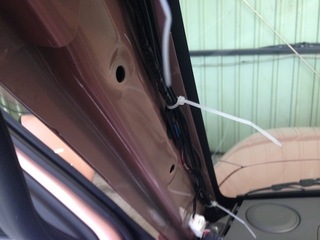

配線は、Aピラーにしっかり
タイラップで固定してください。
内張り挟み込み注意





純正のいい感じの穴をつかい
ETCはグローボックス内におさめました。






純正オーディオブラッケット取り付け。




ブラケット下側、ここも取り付け時
配線を巻きこまないように注意してください






ナビゲーション裏。









きれいにおさまりました。
完成です。

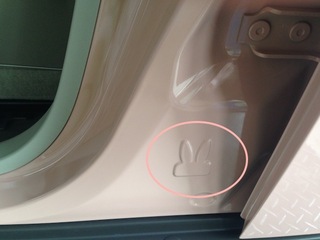

こんなところや


こんなところに
遊び心がいいですね。






おつかれさま。











posted by tarou ueji at 13:23| ラパン

2019年07月06日

HE22S ラパン|ナビ取り付け・パネルの取り外し方・車速









こんばんは、ナビ太郎です。
最近仕事が多忙で、久しぶりの更新です。
画像がたまっているので、さくさく更新
しないと、いけないけど、ダラダラです。

今回は、SuzukiのHE22Sラパンのオーディオ
パネルの取り外しかた、車速、リバース、
パーキングなどのナビゲーションの
取り付け時に役立つ情報をやっていきます。








個人的に、この型のラパンの真っ赤が好きです。
丸目がおしゃれで、かわいいですね。











オーディオパネルの取り外し方

内装は前期、後期と変わっていないです。
オーディオパネルの取り外しはグローブ
ボックスを取り外してから徐々に取り外して
いきます。








グローブボックスを取り外して、
後ろ側から攻めていきます。









グローブボックスの取り外し方は、サイドを
矢印方向に押し込んで、下側にして取り外します。











左右どちらからでもいいので画像の様に、
内側に押し込んで爪を解除してください。













取り外されたグローブボックスの裏側の
画像です、構造を理解した上で、作業を
進めてください。










助手席手前グローブボックス上側の小物入れ
の取り外しかたは、画像丸の部分にマイナス
ドライバーなどを突っ込んで取り外していきます。









今回は、傷がつきにくい太め内張り剥がしを
使用しました。









矢印方向に押して取り出します。

注意、いきなりバゴーンと外れることがあるので、
顔などに当たらない様に気をつけて、小物入れも
飛ばされて傷が付かない様に注意して作業して
ください。









右側だけに力が、かかると取り外しにくにので、
左上部も壊れない程度に手前に引いて、全体的に
手前に引いて取り外していきます。










画像のあたりも引いてやると全体的に、手前に
出せるので取り外しやすいと思います。
誰かに手伝ってもらえる方は二人で頑張って
ください。

注意、エアコン吹き出し口のアミアミ
部分は弱いので引っ張らない様にして
ください。折れてしまう可能性があります。









この画像が取り外された小物入れの裏側の
画像です。クリップの位置など要確認。








画像丸印の部分をメインで押していました。









この画像も裏側の画像です。
このような作りになっています。










小物入れを取り外された車両側の画像。








メインで押していた場所です。以前ナビを
取り付けた方の傷があり。

かたいマイナスドライバーなどで押すと
傷が入りやすいので気をつけてください。

見えない場所なので、まぁまぁなんですけど、、、、











続いて、オーディオパネル右側、エアコン
吹き出し口のパネル取り外し方。
シフトが邪魔になるので、シフトロックを
解除して、下側に下げておくと作業が
しやすいと思います。

注意、必ず平らな場所で、車輪止めなどをして
安全に考慮の上、作業してください。










ワイパーのレバーも下側にした方が
作業がやりやすいと思います。








オーディオパネル右側、エアコン吹き出し口
のパネル右下部に指を入れて手前に引きます。









必ず軍手着用で怪我をしないように
気をつけてください。









パネルの右下部を少し引いたあと、
左部もすこしずつ手前に引いて、
全体的にパネルを浮かせます。









画像くらいパネルを浮かせれたらOK
です。あとはすんなり取り外せると
思います。









オーディオパネル右側のエアコン吹き出し口の
パネル裏側の画像です。
四ヶ所クリップがありますね。









パネル取り外すとこんな感じ。










やっとオーディオパネルが取り外せます。

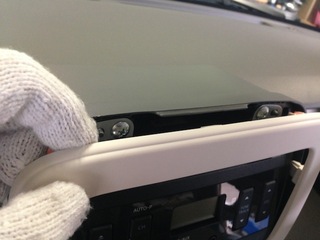

パネル上部にプラスのネジが2つ入って
いるので、取り外してください。









あとは、パネルを手前に引いて取り外し
ハザードスイッチのカプラーも取り外して
ください。

注意、今回は、手前のパネルだけ取り出せましたが、
正式には、パネル裏側にネジ4箇所オーディオ
取り付けステーの金具と接続されています。

ナビごとゴッソリ取り外します。
ナビを取り付けをした方によって、
まちまちです。












今回は、ナビだけ取り残されてしまって
いるので手前に引いて取り出してください。










ナビの取付けステーサイドの画像です。
取り付けネジの位置、要確認。












車速・リバース・パーキング信号情報

この白い5ピンのコネクターに各種信号が
きています。





スズキ5ピン 車速.jpg
車両5Pコネクタ







コネクターの画像位置に、車速、バック、
サイドブレーキ信号が来ているので、各種
接続してください。


簡単に接続をしたい方は
車速配線カプラー スズキ車用
を使用するとギボシで接続できます。






フロントピラー内張りの取り外し方

ウェザーストリップを画像のように、
手間にある程度、取り外します。










続いて、フロントピラー内張りを工具を使用して
矢印側に取り外します。
結構カタイので慎重に作業を進めてください。










最後は内張りを上側に引いて取り外します。
思いっきり行くと、内張りが天井に刺さるので
気をつけてくださいね。









内張り裏側の構造です。








この鉄クリップがすごくカタイ!!
よく車両側に残ってしまうので、ニッパーなどで
取り外してください。
ピラー内部に落とすと二度と取れないので、慎重に。











画像のように、クリップを内張りに戻して
やってください。










フロントピラー内張の下部の画像です。
ちょっと曲がっているので、取り付け時は
クイッと入れてやってください。









ヒューズボックスからの電源取り出し方

ドライブレコーダー、ETC、取付時に
オーディオパネルを取り外すのが面倒
な方はヒューズボックスから取り出すと
簡単ですね。




ヒューズからの電源の取り出しなどの基本作業は
DIYLaboさんのウェブサイトが非常に詳しく
説明されていて参考になります。










ヒューズボックスは運転席右下部にあります。








画像マル印の部分です。









各ヒューズの明細がヒューズボックス下部に
シールで貼ってあります。









車両の取扱い説明書にも詳しく記載されて
います。












常時電源、19番(下段の右から5番目)DOME室内灯10A

ACC電源、22番(下段の右端から2番目)IG1 SIGパワステ10A




ACC電源、13番(上段の右端)ACCアクセサリーソケット15A



フリータイプヒューズ電源(低背)
などで接続すると簡単に電源が取り出せます。








以上です、おつかれさま。
