L575S コンテ|パネル外し方・ナビ取り付け・車速







こんばんは、ナビ太郎です。
今回は、DAIHATSUコンテのナビ取り付け
インパネ取り外しと(車速、リバース信号)
を軽くやっていきます。







すっきりした形のコンテ、おしゃれな車ですね。






オーディオパネルの取り外し方

このパネルを見た時、エアコンコントロールパネルが
すごく怪しく見えていっしょに取り外してしまいまし
たが、ナビ周り(上部)のパネルのみ取り外しでOKです。








画像の様に内張り外し、もしくは、マイナス
ドライバーなどで、傷を付けない様に、丁寧
に手間に引いて取り外してください。

コツは、1か所集中で、こじらないで、すこし
パネルを手前に引けたら、少し横のパネルを
浮かせます。これを繰り返して丁寧にひいて
ください。
(全体に引くイメージ)









ある程度はずれてきたら、工具は
使わず手で取り外し可能。







これが、取り外したパネルの裏の構造です。
爪の位置など確認してください。








ナビ取り付けに使うコネクター類です。
左から(5Pコネクタ、10Pオーディオ、
6Pスピーカー ラジオアンテナ)

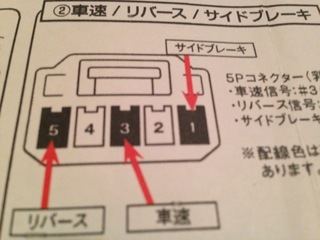

車速・リバース・パーキング情報
車両5Pコネクタ
トヨタ5ピン 車速.jpg







画像の位置にパーキング、車速、リバース線
を割り込ませてください。




簡単に車速信号を接続したい方は
車速配線カプラーを使用すると
ギボシ端子で接続できます。








トヨタ・ダイハツ10Pオーディオコネクタ
TOYOTA 10ピン サイト用のコピー.jpg

車両側10Pコネクタを配線側から見た図
ドライブレコーダー、ETCなどの電源取りに。
