新型N-BOX JF3|ナビ取り付け・パネルの外し方・ドラレコ電源・車速









こんにちは、ナビ太郎です。
今回は新型N-BOXナビ取り付け方(車速、リバース信号
ステアリングスイッチ接続、純正バックカメラ接続)
ドライブレコーダー取付け時に役立つ情報をやっていきます。






初めて乗った印象は、広い!!軽自動車とは思えない
ほどです。圧迫感などなく、快適、HONDAもだいぶ
こだわった感じが伝わって来ます。







取り付けるナビは、定番
パナソニック カーナビ ストラーダ CN-RE03D







このN-BOX出て間のないので、いいキットが見つからず、
純正と一部社外の部材を使って取り付けます。
HONDA ホンダ 純正 NBOX N-BOX
エヌボックス 取付アタッチメント







オーディオ・ナビゲーション取付キット ホンダ車用









この車両、純正バックカメラ装着車なので、
リア カメラ接続アダプター(純正カメラ専用)







リアカメラアダプターの接続内容は、
このような内容になっています。







N-BOXのインパネは、ナビゲーションが
非常に見やすい位置にあり、いい感じですね。








オーディオパネルの取り外し方

この車両、まだ、ナビゲーションを取り付け
ていない状態ですが、はじめに、取り外し方を
やっていきます。ナビパネルの下に、エアコン
のコントロールパネルがあるので、そのパネル
を内張り外しなどを使って、手間に向かって
取り出してください。







この時、シフトノブが邪魔になる方は、シフト
ロック解除で、下の位置にしてやってください。
(必ず安全に考慮してください)







エアコンのコントロールパネルを取り
出すと、コネクターが入っているので、
取り出してください。







エアコンコントロールパネル裏から
見た構造です。それほど硬くない
クリップなので、取り出しは簡単
だと思います。







先ほどのエアコンのコントロールパネル
を取り外した位置から、上に向かって
のぞくと、ナットとボルトが計4つあります。








10mmナット 10mmボックスで取り外し。



プラスドライバーで外してください。
硬い場合はボックスで。



これが取り外したネジとナットです。



この様なステー(HONDA純正部品)で
取り付けてありました。





あとは、パネルを手前に
引いて取り外してください。



ハザードスイッチのカプラー
も取り外してください。










車両オーディオコネクター


パネル奥から、コネクターがたくさん
出てきますが、すべては、使用しません。

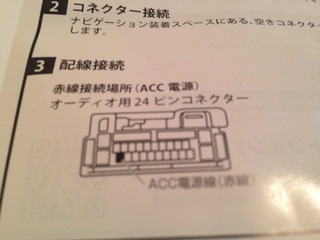

車両24Pコネクタ電源

常時電源12V・アクセサリー電源(ACC)・アース。







車速信号

オーディオハーネスで車速信号を接続。

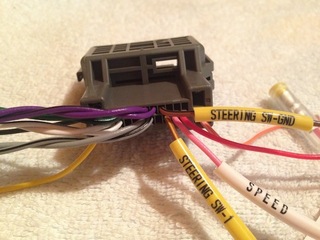

ステアリングスイッチ信号

オーディオハーネスでSTSW1、SWGNDを接続。

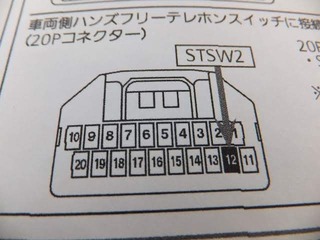

テレホンスイッチ情報(STSW2)
HONDA20stsw2 1.jpg

車両ステアリングにテレホンスイッチがある
車両は(STSW2)を接続してください。
スイッチがない車両、20Pコネクタが
ない車両は接続不要。





このねずみ色のコネクターに接続します。
配線が細いので、出来れば半田で接続が
おすすめです。








リバース信号情報
HONDA3P RV2 1のコピー.jpg

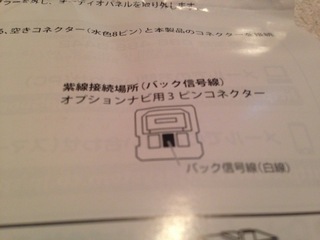

バック信号(リバース)ネズミ色の3Pカプラー
の真ん中、白色の配線がバック信号です








この様な感じで、配線します。














N-BOX SLASH は最高におしゃれ。

注意)音量









フロントピラー内張りの取り外し方(エアーバックなし)

ウェザーストリップを画像の様に、矢印
の方向に引いて取り出してください。






ある程度、ウェザーストリップが
取り外せたら、フロントピラーの
内張りを矢印の方向に引いてください。








サイドピラー内張りは、二つに分離する
構造になっているので、別々に取り出し
も良いですが今回は、一気に取り外します。






最後は上に抜く感じでお願いします。










サイドピラー内張り裏から見た構造です。


この部分がバラけます。




フロントピラー内張りの取り外し方(エアーバックあり)

エアーバックが入っているピラーの内張りが取り
外しにくいので、追記しておきます。


内張りはがしなどで引いても取り外せないので、
矢印方向に押してやると、取り外せます。







かなり硬めのクリップですね。







軍手着用で押してください。







このクリップが硬く取り出せない。
無理をすると割れそうなので、
取り外しはあきらめました。






内張り側の構造です。
切りかけがあるので、その
切りかけ方向で取り外せます。



☆N-BOX SLASHの記事で同じタイプの
エアーバックありの内張りを取り外しました。










フィルムアンテナの貼り方

このN-BOX、パナソニックのナビで、フィルム
アンテナを貼りたい位置に、純正のアンテナが
あって、貼れないので、サイドピラーの位置に
変更して、貼りました。



この位置に変更しました。受信感度は悪くないですが、
自己責任で判断して、作業してください。
神経質の方は、ご自身で位置を決めてくださいね。









グローブボックスの取り外し方


画像の様に、グローブボックス裏から
、押す
と簡単に取り外せました。





勢いよくやると、飛んでくるので、注意






この様な構造になっています。







取り外された側の画像です。






ナビゲーションを純正パネルに取り付け


純正パネル側は、鉄のステー(シルバー)
の裏にネジどめしておきます。







すこし分かりにくいですが、

最初にナビにプラスチックの枠とサイドのパネル
をマスキングテープなどで、仮止めしておきます。

先ほど仮止めをしたナビゲーション本体を、
純正パネル手前から、慎重に入れていきます。
(鉄のステーの幅が狭いのですこし
きついので、注意してください。)







最後に純正パネルとナビゲーションを
サイドでネジ止めしてください。




カプラー接続

バックカメラコネクター接続



ラジオアンテナ接続



各種配線接続



配線の接続が終わりましたら、慎重に
ナビゲーションを車両に取り付けてください。
ハザードスイッチのカプラーもわすれずに。





取り外した時の要領で、取り付けてください。




エアコンのコントロールパネルもはめてください。




ヒューズボックス電源取り出し方法

ドラレコ、ETCなどの取り付け時、ナビを取り外す
のが、めんどうな場合、ヒューズボックスから
電源を取ると簡単に取り出せますね。

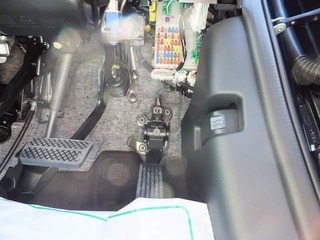

ヒューズボックスは運転席側、アクセルぺダル
上側にあります。






ヒューズの明細は取り扱い
説明書を参考にしてください。






検電器などで、チェックしてやるのも
いいのですが、いい商品がありました。



NBOX(JF3、JF4) 電源取り オプションカプラー

ヒューズボックスに挿すだけ!








ナビゲーション設定

システム設定 バックカメラON



ちゃんと映りましたね。



車両信号情報で、車速など確認を。




ステアリングスイッチも設定を。




完成です。



最後までありがとうございました。
お疲れさまです。







追記




オーディオ・ナビゲーション取付キット

エーモンからいい感じの取り付けキット
発売されていますね。

















posted by tarou ueji at 00:42| N-BOX

2017年11月10日

N-BOX JF1|パネル外し方・ステアリングスイッチ・ナビ取り付け・車速








こんばんは、ナビ太郎です。
長らく放置してしまった、記事すみません。なぜかJF3
の記事の方が先に完成してしまって、今回は、HONDA、
N-Box、JF1のナビ取り付け、パネル、内張り取り外し、
ステアリングスイッチ、車速、バック信号情報、純正
カメラ変換、ドラレコ電源などやっていきます。





新型登場でもまだまだ不動の人気JF1、
N-Boxとても、いい車だと思います。







ケンウッド 彩速ナビ MDV-L503







ホンダ JF1用 ナビ取付キット







ナビ取り付けキット、内容物です。




ナビ枠は、この様に取り付けます。






彩速ナビ ETC/ステアリングリモコン
対応ケーブル KNA-300EX









バックカメラ接続ユニット(固定)
☆ホンダ純正バックカメラを社外製
カーナビに接続することが可能









バックカメラ接続ユニット内容物。




接続図、参考までに。パッケージどうり簡単。











ENDY  東光特殊電線  バックカメラ接続コード
EVC-801KW ケンウッド用 MDV-L403/MDV-L403W
対応 市販のバックカメラを純正ナビに接続





しかし、ケンウッドのナビは、あとあと、付属品がいる。
結局たかくなってしまう、しかもHONDA車は、特別に
取り付けキットが必要などで、結構な出費ですね。







オーディオパネルの取り外し方

シンプル構造でパネルの取り外しは簡単ですね。


純正ナビ取り外しで、異常にパネルがかたく
取り出さない場合は、注意してください。


注意、以前、HONDA純正ギャザズ装着車両の取り
外しをした時、今回の方法では外れず、グローブ
ボックスを取り外して、グローブボックスのスペース
から、LEDライトでナビゲーション本体を照らすと、
ナビのステー下に8ミリのネジが入っていました。










この要領で、作業を進めます。






内張りはずしなどの工具を使用して、
キズをつけない様に、手前に引いて、
取り外します。



慎重に作業お願いします。





それほどかたくないので、全体的に
すこしずつ浮かせていきます。








パネルが取り外せたら、ハザードスイッチ
のカプラーも取り外してください。







車両24Pコネクタ電源

常時電源12V・アクセサリー電源(ACC)・アース。




車速信号

オーディオハーネスで車速信号を接続。






ステアリングスイッチ信号

オーディオハーネスでSTSW1、SWGNDを接続。





画像の位置に配線を接続します。






ボシや半田でがっちり接続してください。




テレホンスイッチ情報(STSW2)
HONDA20stsw2 1.jpg

車両ステアリングにテレホンスイッチがある
車両は(STSW2)を接続してください。
スイッチがない車両、20Pコネクタが
ない車両は接続不要。






このねずみ色のコネクターに接続します。
配線が細いので、出来れば半田で接続が
おすすめです。








リバース信号情報

このカプラーにリバース信号がきています。



HONDA3P RV2 1のコピー.jpg







画像の様に接続してください。
接続後,ビニールテープで絶縁。





ドライブレコーダー、ETCなどの電源

オーディオハーネスから取り出せばいいのですが、
パネルを取り外すのが面倒な方は、ヒューズBOX
からフリータイプヒューズ電源(低背)を使用して、
電源が取り出せます。


ヒューズボックスは運転席、アクセル
ペダル上あたりにあります。

●常時電源     (ヒューズ番号12 室内灯 7.5A)
○アクセサリー電源 (ヒューズ番号29 アクセサリー7.5A)





ヒューズ番号は、車両取り扱い説明書もしくは、
ハンドルポスト下側にステッカーが貼ってあります。


ヒューズからの電源の取り出しなどの基本作業は
エーモンのウェブサイトが非常に詳しく
説明されていて参考になります。












カメラコネクター。




ブルコンAV-C05に接続。







ラジオアンテナ接続。






このような感じで、各種接続完了です。








休憩

静岡バージョンのCMなんてあるんですね。







注意、音出ます。












フロントピラー内張りの取り外し方法

画像を参考に、ウェザーストリップを
手前に引いてある程度取り外します。





これぐらい取り外せばOKです。







内張りはがしなどを使用しても良いですが
軍手着用で手で取り出しも可能。









車両前側のピラー内張りは、画像
のように取り外しました。






内張りを横に取り出せたら、上に
持ち上げるように、取り出します。






フロントピラー内張り裏の画像です。



このタイプのフロントピラー内張りでは
ない場合こちらで詳しく説明しています。










グローブボックス取り外し方

グローブボックス向かって左側奥の爪を内側にいれます。






反対側、向かって右側も爪を内側にいれます。







爪が解除されると、グローブボックス
が下側に行って取り外せます。







グローブボックス下側の構造です。







グローボックス爪の構造です。





ナビーステー取り付け




取り付けキット、取説を参考に取り付けてください。





各種接続確認後、ナビゲーションをセットします。









B-CASカードセット。






地デジが、ちゃんと映りましたね。







システム設定、軽 、なし、リアカメラ汎用。



車両ナンバー、軽。





ステアリングスイッチ設定、ホンダA/B。




接続情報で車速、リバース要確認。




リアカメラ接続、汎用カメラ。
HONDA純正カメラですが、ケンウッド純正ではないので。



映っていますね。





ばっちり完了です。
お疲れ様です。











posted by tarou ueji at 23:16| N-BOX

N-BOX|リアモニターを取り付け







こんにちは、ナビ太郎です。
今回は、HONDA、N-BOXにリアモニター
の取り付けをやっていきます。
小さいお子様がいる家庭など、取り付け
依頼が多いですね。







前回、ナビ取付けなど、やってきたので、
ある程度ばらし方など、伝わっていると
思うので、さっくりいきますね。







アルパインリアビジョン 8型WVGAアーム取付け型






内容物はこんな感じです。






取付け図、ナビゲーションにビデオ出力のRCAが
出ている車両でないと、取付け不可ですね。

くわしくは、ご自身のナビゲーションの取り扱い
説明書、アルパインホームページを参考に。








今回はビデオ入力、ACC(アクセサリー電源)アース
の接続をして、取付け。シンプルな配線ですね。







一体型のシートなど、取付け不可な車両があるので、要注意。







今回は助手席側に取り付けます。
運転席側に取り付けると、シートをよく倒す、
ドライバーだと、モニターが観ずらい可能性が
あるのと、配線の取り回しの距離がのびるので、
助手席を選びました。

お好みで、どちらの席でも構いません。







ヘッドレストを取り外して、取説を
参考に取付けてください。





はさんで、調整を。




アルパイン付属のカラー。





カラーをいれて、調整していきます。








こんな感じかな?






モニターをセット。




うん、いいじゃん。




内張り取り外し方
助手席右前の内張りを取り外し。




内張り裏側の構造です。





助手席ステップの内張りも取り外し。




上側に向かって、引いて取り外し。





こんな構造になっています。






助手席キックパネルも取り外していきます。




まず、ウェザーストリップをある程度
手前に引いて取り外しておきます。
キックパネルを車両センター側に引く
と取り外せます。





キックパネル内側の画像です。
クリップが2ついます。





こんなんですね。







リアモニター配線の取り回し方

これもお好みなのですが、ナビ太郎は、
ナビゲーション側からリアモニター
側に配線を取り回します。

ヒューズやらRCAなどをモニター側
から取り回すといがいと大変です。

ナビからモニター側の場合、モニターに
接続するコネクタだけを取り回すので、
作業性が良いと思います。


フリップダウンモニター取り付け時もナビ
からモニター側に配線をしています。






ACCアクセサリー電源、ビデオ出力、
入力(RCA)、金属部にボディーアース
をして、配線を通していきます。






ナビデッキ側から、グローブボックス裏側
を通して、キックパネル側にいきます。





続いて、キックパネルから、サイド
ステップ、助手席下側。




シートベルトの配線などと同じ
位置を通していきます。







助手席座面下側の画像です。



各部挟み込みなど注意して、座席を前後MAX動かして
配線のつっぱりなどないように各部チェックしてください。








この辺りにリアモニターの配線をまとめました。





さすがアルパイン、画像が綺麗ですね。



今回取付けた、リアモニターは値段もおてごろ
取り付けもシンプルでおすすめですね。
シートをフラットぐらい倒してのるヤンキーの方は、
フリップダウンモニターの方が良いと思います。






このようなモニターはカロッツェリアからも出ています。
そちらはダブルで取り付け可能です。

先日、キャンバスとヴォクシーに取り付けしたので、
いつになるかわかりませんが、そのうち取り付け方法を
アップします。たぶん。


st 2019-11-04 1.png

カロッツェリア TVM-PW910T 9V型ワイドVGA









posted by tarou ueji at 23:17| N-BOX

2019年10月27日

N-BOX SLASH(JF1)|ナビ取り付け・パネルの外し方








こんにちは、ナビ太郎です。
今回は、HondaのN-BOXスラッシュ
にナビを取り付けていきます。
特にフロントピラー(Aピラー)の
内張りの外し方をしっかり説明
していきます。







この車かっこいいですね。軽の中で一番
おしゃれに見えるのは、僕だけですか?
今流行のドヤ顔の車が苦手な人に受けそう
な感じで、ホンダいいセンスですね。








取り付けるナビは、Panasonic CN-RE05D








取り付けキットエーモンN-BOX/SLASH用








リアカメラ接続アダプター







リアカメラアダプターの接続図。









取り扱い説明書どうりに、リアカメラ
アダプターをさくさくっと接続。









ボディと同色の内装もいいですね。







オーディオパネルの取り外し方

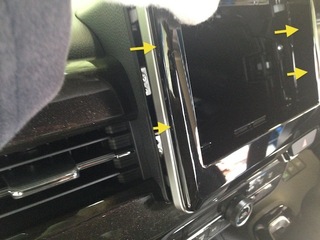

内張りはがしなどで、画像矢印側に引いてやると
オーディオパネルが取り外します。


注意)純正ナビはオーディオステー下側に8mmの
ネジが入っている可能性があります。

純正ナビの取り外しはグローブボックス取り外し後
グローブボックス側からオーディオステー下側を
ライトなどで当ててやると、下側のネジが見えます
そのネジを取り外してからパネルを取り外してください。







ハザードスイッチのコネクタも上部を
つまんで取り外してください。











オーディオパネル裏側の画像です。
ツメの位置、構造など要確認。








オーディオコネクタ類。



車速信号

オーディオハーネスで車速信号を接続。



ステアリングスイッチ信号

オーディオハーネスでSTSW1、SWGNDを接続。






テレホンスイッチ情報(STSW2)
HONDA20stsw2 1.jpg

車両ステアリングにテレホンスイッチがある
車両は(STSW2)を接続してください。
スイッチがない車両、20Pコネクタが
ない車両は接続不要。






車両24Pコネクタ電源

常時電源12V・アクセサリー電源(ACC)・アース。





画像の位置に常時電源がきています。








アクセサリー電源は画像の位置ですね。








リバース信号情報
HONDA3P RV2 1のコピー.jpg








このネズミ色のコネクタにリバース信号が来ています。









この白色の配線にリバース信号を
接続してください。









接続後はテープでしっかり絶縁処理をしてください。






グローブボックスの取り外し方

グローブボックスの取り外し方はサイドを押し込んで
サイドのツメを解除後、下側にしてグローブボックス
を取り外します。









画像矢印の要領ですね。









まずサイドを矢印側の押し込みます。











サイドのツメは、このような構造になっています。











グローブボックス下側の画像です。










フロントピラー内張りの取り外し方

画像の様にウェザーストリップを手前に
引いてある程度取り外します。











これくらいですかね。









左右逆の画像になってしまいましたが、画像
丸印の部分を軽く押して内張りを取り外します。












内張りが割れない程度に押してください。
押しこむと内張りクリップのロックが
解除されて外れる構造になっています。











これくらい内張りが奥に入りこんだらOK。











あとは内張りを画像方向に引く他
のクリップが外れます。











サイドのクリップがすべて外れたら内張り
を上側に引いてとり外してください。











Aピラー内張りを取り外した画像です。

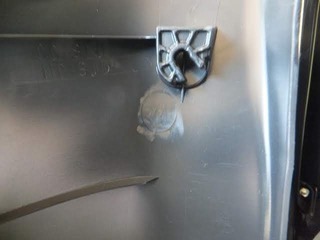

内張り裏側と下部の画像です。










このクリップがやっかい、先ほど押しこんだ
ので、取り付け時は赤色の部品をクリップ
本体から取り外します。











赤色の部品のツメをおこしてやらないと
取り外せないので、とりあえずタイラップ
などで浮かせます。
ツメが浮けば何を使用しても構いません。












けっこう面倒くさい作業。
あらかじめ新品のクリップを用意
しておいた方が良いですね。


破損、割れてしまった方は
内張クリップ(ホンダ用)






地面に叩きつけて取り外す方もいますが、
ツメの破損が心配なので、慎重に取り外し
ます。僕はロングノーズプライヤーと
内張りはがしで取り外しました。












ツメがタイラップで解除されて
いるのですんなり取り外せました。









取り付けは黒い部品(オス側)を
内張りにセットします。










赤色の部品(メス側)は車両側にセット。










内張りを軽く押し込んで取り付けます。
強く押し込んだ方は、最初
からやりなおしてください。
はい、やり直しました。(泣















オーディオステー、オーディオ枠取り付け。









各種配線接続。









ナビ裏はこんな感じで。










グローメット取り付け、向き注意











ナビゲーション横、4本ビスどめ









車両設定

システム設定、車両設定、軽自動車を選択。








カメラ設定

カメラ付き車両は、カメラ割り込みON。










バックカメラばっちり映っていますね。







ステアリングスイッチ設定


各スイッチを長押しで設定。








ヒューズ電源

運転席、アクセルペダル上部にヒューズボックス
があります。ここから電源が取れます。


ヒューズからの電源の取り出しは
エーモンのウエブサイト
が非常に詳しく説明されていて
参考になりますね。








●常時電源 (室内灯7.5A)
○ACC(アクセサリー7.5A)





☆簡単にドライブレコーダーや
ETCの電源を取り出したい方は

電源取出しオプションカプラー
がおすすめです。






終了です、お疲れ様です。
