2017年11月10日

フリード|パネル外し方・ナビ取り付け・ドラレコ電源・車速・リバース









こんにちは、ナビ太郎です。
今回はHONDA、フリード、GB5/6/7/8型に
ナビ取り付け、ドライブレコーダー取り付
けの作業をしていきます。HONDA車なので
すこしやっかいですね。










とにかくフリード人気で、売れ
に売れています。
毎週ナビ取り付けているぐらい。
最近はだいぶ落ち着きましたが。










パナソニック カーナビ ストラーダ CN-RE03D
このナビを取り付けていきます。












オーディオ取付キット ホンダ用







取り付けキット、内容物はこんな感じです。







Transcend ドライブレコーダー TS16GDP200M-J






リアカメラ接続アダプター






純正リアカメラを社外ナビで映すキット。







個人的にハイブリッドのプリウスシフトは、
好みではないですが、シートのかたさは
国産車の中でベストだと思います。







オーディオパネルの取り外し方

画像の要領で作業を進めていきます。










シフトを解除するために、丸印のふたをマイナス
ドライバーなどで、取り外します。






これですね。
※なくさない様に。







平らな場所で、車輪止め,サイドブレーキを
がっちり引いてからシフトを解除してください。

安全に考慮して作業をしてください。







シフトが下にいきスペースが確保
され取り外しやすくなりましたね。
画像の様に、内張りはずしで、下
に向かって取り外してください。







下にさげてから手前に引いて取り外します。








奥の爪はこんな感じ。






手前の爪の構造です。









奥に2本プラスネジが見えますね。






ネジを落とさない様に気を付けてください。







ネジを取り外し後オーディオパネルを
手間に引いて、ごそっと取り出します。








ハザードのカプラーが引っかかるので、はず
しにくいですが、がんばって外してください。









こんな構造です。爪、クリップの位置要確認。

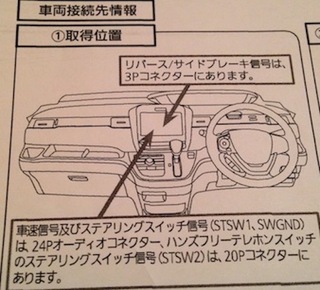

車両コネクタ

インパネ奥にあるコネクタ類

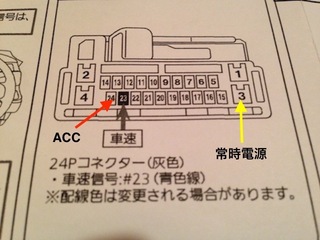

車両24Pコネクタ電源

常時電源12V・アクセサリー電源(ACC)・アース。




車速信号

オーディオハーネスで車速信号を接続。

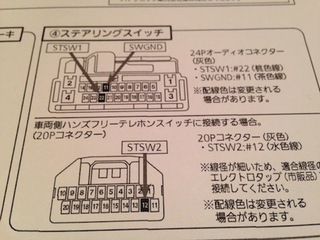

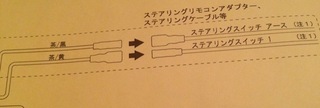

ステアリングスイッチ信号

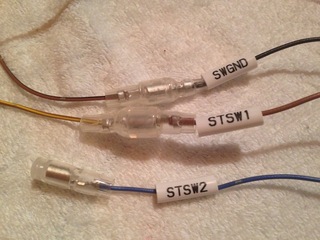

オーディオハーネスでSTSW1、SWGNDを接続。




テレホンスイッチ情報(STSW2)
HONDA20stsw2 1.jpg

車両ステアリングにテレホンスイッチがある
車両は(STSW2)を接続してください。
スイッチがない車両、20Pコネクタが
ない車両は接続不要。

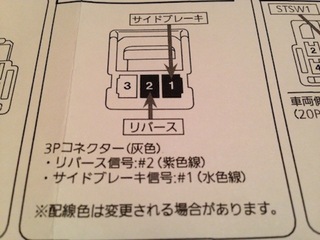

リバース信号情報

これがバック信号のカプラーです。




車両3Pコネクタ
HONDA3P RV2 1のコピー.jpg







ここにナビのリバース線を接続します。










休憩


注意)音量

フリードと言ったらエビちゃん。
ナビ太郎の趣味は、トライアンスンなの
ですが、こんなんおったら、おそわれるよ。







フロントピラーの内張りの取り外し方

現実に戻って、作業を進めていきます。

ウェザーストリップを画像の様に、
取り出してください。






これぐらい、外しておいくと、
作業しやすいですね。








ここは、お好みで工具を使用しても
なしでも良いと思います。






たしか、それほどかたくなかったと思います。





最後は上に持ち上げる様に取り出します。








内張りの裏の構造です。





グローブボックスの取り外し方

画像の位置にプラスネジが隠れている
ので、まずはグローブボックスの下の
アンダーカバーを取り外します。





アンダーカバーは手前は下側に取り出
して最後は手前に引いて取るタイプ。






アンダーカバーを取り外すとネジが見えます。






2本ネジを外してください。









ドライブレコーダーはこの
位置に、取り付けました。







情報画面で、各種接続を確認してください。




カメラ設定。





ばっちり映っていますね。






ステアリングスイッチも設定。







完成、OKです、お疲れ様。
