アクア|ナビ取り付け・パネル外し方・ドラレコ電源・車速・ステアリングSW






こんにちは、ナビ太郎です。
今回は、TOYOTA、アクアにナビ、ドラレコ、ETCの
取り付け。車速/リバ-ス/パーキング/ステアリンSW
情報をやっていきます。




プリウスのシフトは、なぜか慣れないのですが、
アクアのシフトはいいですね。








【パナソニック】【CN-RE04WD】 ストラーダ 7V型ワイド SDカーナビゲーション 200mmワイド(CN-RE03WD 後継) フルセグ地デジ対応 {CN-RE04WD[500]}





Bullcon(ブルコン) マジコネ バックカメラ接続ユニット トヨタ用 AV-C01





【デンソー/DENSO】 ETC車載器 104126-4851 【品番】 DIU-9401




YAC ヤック VP-125 アクア 10系 (マイナーチェンジ後) 用 ETC取付基台 【ETC車載器をスマートに設置できる!】





ドライブレコーダーはAzur Drx-315





【オーディオハーネス】amon(エーモン) 2202(トヨタ・ダイハツ車用10P/6P) 【500】







ラジオアンテナは純正を使いました。

社外はこちら。↓


アンテナ変換コード 【ネコポス可】 トヨタ ・スバル用 ラジオアンテナ変換コード / カーアンテナ変換コード F-102T





オーディオパネルの取り外し方
オーディオレス車なので、簡単に外れてしまいますが、
ちゃんと説明しますね。

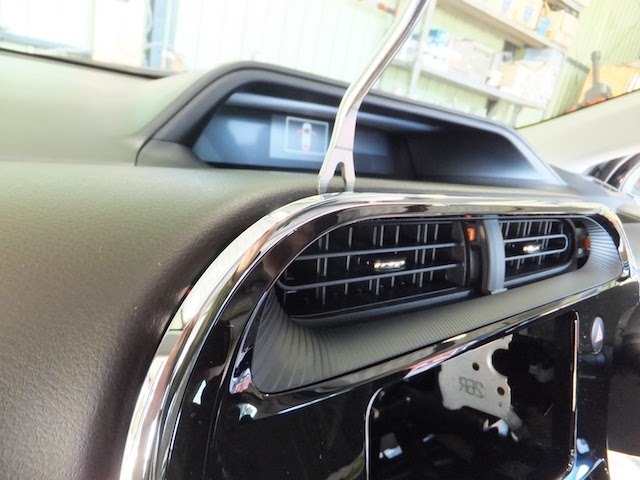

画像の様に、内張りはがしを使って、矢印の
方向へ取り外してください。





一カ所を攻めずに、まわりをすこしずつ、ゆるめる様に
取り外すと、きれいに取り出せます。






あせらず、慎重に作業を進めてください。





全体が取り出せたら、ハザードスイッチのカプラーを
丁寧に取り出してください。
パネルにキズを付けない様にお願いします。






オーディオパネルの裏側の構造です。
クリップ、爪の位置を要確認。






いろいろカプラーが出てきます。





車速/リバース/パーキング情報


この5ピンカプラーが上画像のカプラーです。

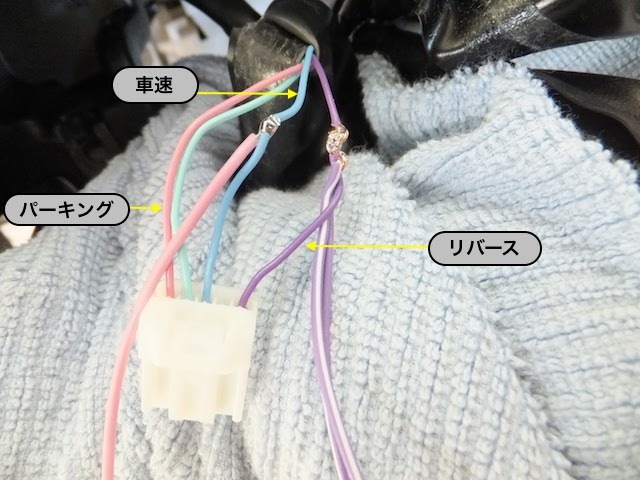

画像の様に、車速、バック、パーキングの配線を接続します。


【エーモン AMON】車速配線カプラー トヨタ・スズキ車用 5ピン【2085】

これを使えば、簡単接続。




ステアリンスイッチ情報


このカプラーが、ステアリングSWのカプラーですね。






画像の位置にステアリングスイッチの配線を
接続してください。



ストリート(STREET)Mr.PLUSトヨタ車20pin用ステアリングリモコン接続ハーネス AH-15 AH-15

これで簡単接続。






アース線がなぜか来ていないので、接続しなかったんですが、
正常に動作しました。動作不良の方は、アースを?

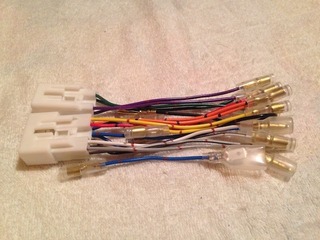

いつものTOYOTAのオーディオハーネスですね。






ドライブレコーダーやETCの電源取りはこちら。





純正バックカメラのコネクターをブルコンに接続。







これは、ラジオアンテナですね。
変換を使って、ナビに接続。




グローボックスの取り外し方

画像の要領で作業を進めてください。




グローボックス下側の構造です。

横の構造です。








サイドピラー内張りの取り外し方

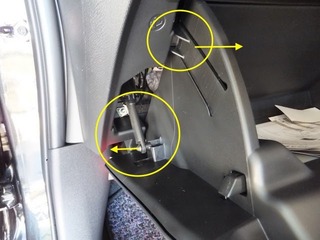

画像方向にウェザーストリップを取り出します。





ある程度ウェザーストリップが取り出せたら、
内張りを矢印方向に取り出してください。
工具使用でもOkです。





こんな感じで。





最後はうえに持ち上げる様に取り外します。

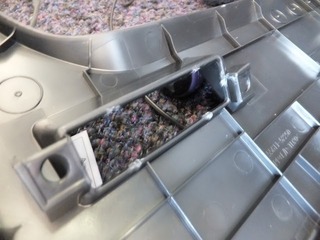

サイドピラー内張り裏側の構造です。





クリップが2つ入っていますね。

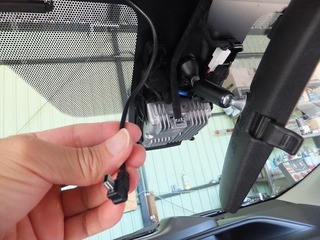

ルームミラー裏のカメラカバー取り外し

僕は手で外してしまいますが、内張りはがしなどで
矢印側に取り外してください。






この様な、作りになっています。






カバー本体はフロントウィンドウに沿って下げて
やるとはずれます。





間違って手前に引いて外そうとすると、
折れてしまうので、気をつけてください。

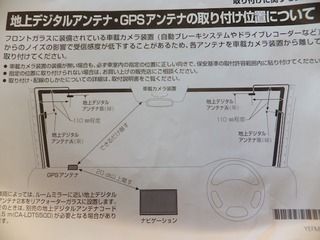

フィルムアンテナ取り付け注意事項。




休憩

トヨタ アクア×ドラクエ×モンハン 超豪華コラボCM
大作ですね。





注意 仕事中の方、音出ます。








ドライブレコーダー取り付け


裏電源を希望しない方はこの様な取り付けに
なります。





シガーをスッキリさせたい方はこれを使うとすっきり。




ドライブレコーダーを
これぐらいの位置に貼り付け。




ETC純正位置に取り付け
運転席ハンドルポスト下のカバーを取り外します。



矢印方向へ。




マル印の所は、カッターなどで、切り取ってください。
怪我に注意




地味にめんどくさい作業ですね。





ステーを固定





お好みの位置に、ETCを貼り付け。
このときに、ETC上側によくお客様がETCカードを
さして大変なことになるので、テープなどで、
カードが隙間に入らない様にすると、安心です。




配線もしっかり固定してください。




こんな感じですかね。

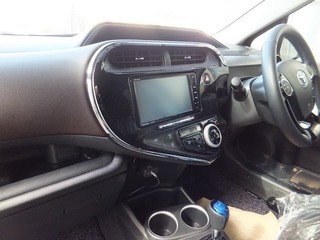

ナビを入れて。





各種接続確認を。



バックカメラ設定。


地デジもOKですね。

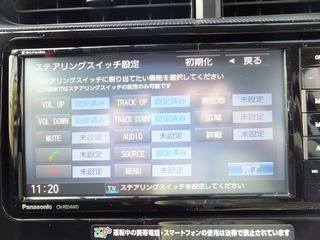

ステアリングスイッチも設定。




いいじゃん。



完成です。お疲れさまです。
