2017年03月21日

LA300S イース|ナビ取り付け・パネル外し方・車速









こんにちは、ナビ太郎です。
今日は、DAIHATSU ミライースにケンウッド
MDV-D503W、取り付け、オーディオパネル
取り外し方、車速/リバース/パーキング情報を
やっていきます。






最近ミライース、CVTオイルがプレシャーSWあたり
から、漏れている車両が多くディーラ保証で、なお
してもらっていますが、保証がなくなってから、
漏れ出したら最悪ですね。








ケンウッドMDV-D503W





内容物ですね、こんな感じで、配線少なめ。
慣れている方なら余裕です。






オーディオハーネスは、トヨタ、ダイハツ10P6Pです。






ステアリングスイッチがある車両は、
KNA-300EXを購入して取り付けてください。
今回は、ステアリングスイッチがない
車両なので、不使用です。






取り扱い説明書、配線の画像です、
迷いそうな所はないですね。






フロントピラー内張りの取り外し方

画像の様に、ウェザーストリップを
手で手前に引いてください。







ウェザーストリップがある程度、取り外せたら
工具を使っても良いし、軍手着用後、手で外し
ても良いので、画像の向きに取り出してください。






あとは、上に向かって抜いてやります。





フロントピラー内側の画像です、参考までに。






フィルムアンテナの貼り方


フィルムアンテナ、付属のクリーナーで
良く拭いたあと、フィルムアンテナ、
フロントガラスを暖めてやると、きれいに
貼れます。夏場なら問題ないですが、
冬場は車のヒーターを活用しています。






アンテナコードも貼ってください。





アンテナコードを画像の様に、フロント
ピラーの隙間から通していきます.






サイドピラーの内張りに挟まれない位置で、
タイラップでしっかりと固定しましょう。






GPSアンテナもわすれずに、







車両接続先情報





オーディオパネルの取り外し


シンプルな内装、余分な物がない
室内は大変落ち着きまあすね。






画像の様に、内張りはがしを使い、
矢印の方向に向かって引く感じで
取り外してください。







すこしオーディオパネルが、浮いたら手で取り出
した方が、傷など入りにくいので、おすすめです。






オーディオパネルが取り出せたら、ハザード
スイッチのカプラーも取り外してください。






オーディオパネルが無事、取り外せました。
オーディオステーは、ナビで使用します。







オーディオパネル裏側の画像です、
クリップ、爪の位置など、参考までに。









車両側コネクタ

純正オーディオを取り外すと、このような
オーディオカプラーなどがあります。



トヨタ・ダイハツ10Pオーディオコネクタ
TOYOTA 10ピン サイト用のコピー.jpg

車両側10Pコネクタを配線側から見た図








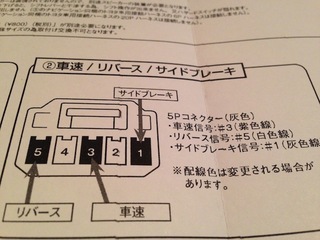

車速/リバース/サイドブレーキ情報
トヨタ5ピン 車速.jpg

配線がさしてある側からみた画像です。







画像向かって左からパーキング、車速、バック信号です。


簡単に車速信号を接続したい方は
車速配線カプラーを使用すると
ギボシ端子で接続できます。







マイク取り付け


ハンドルなど可動部する物の、
邪魔にならない位置に。







グローブボックス取り外し方


画像の矢印の向きに押して、
取り外していきます。








このような構造になっています。







アンテナコード類は、この様にまとめました。




ヒューズからの電源の取り出しなどの基本作業は
DIYLaboさんのウェブサイトが非常に詳しく
説明されていて参考になります。










あとは、オーディオパネルを付けたら終わりです。
接続に自信がない方は、動作確認後、オーディオ
パネルを取り付けた方が二度手間にならないですね。






取り付け完了









接続情報

安全に考慮して、実際に走行して
車速パルスを確認してください。






システム設定

バックカメラ取り付け車両は設定を。





B-CASカードを入れる時は、カード
向きに注意してください。






フタもわすれずに、




IMG_3798 1.png

はい、地デジが映りました。OKです。






最後まで、ありがとうございました。
お疲れさまです。









posted by tarou ueji at 23:07| ミラ イース

2019年10月12日

LA350S ミライース|ナビ取り付け・パネルの取り外し方・車速








こんにちは、ナビ太郎です。
今回は、ダイハツLA350Sミライースに
ナビゲーションを取り付けていきます。






初代ミライースより角ばったデザインで、
以前より、かっこよくなりましたね。
車検などで前型のミライースをよく運転する
ことがあるのですが、本当に乗りやすい
車で、街乗りには最適ですね。








Panasonic CN-RE03WD







オーディオ変換コネクター10ピン6ピン









Bullcon マジコネ バックカメラ接続ユニット AV-C19








内装も大きく変更はなし、シンプルな作り。








オーディオパネルの取り外し方


画像のように、オーディオパネルを
手前に引いて取り外します。









工具を使用しなくても取り外し可能。
手で手前に引くと取り外せるくらい
クリップは柔らかめ。










オーディオパネルを取り外すと
このようになっています。
奥の方に車両オーディオコネクター
類がまとめてあります。










オーディオパネル裏側の画像です。








車速・リバース・パーキング信号情報

オーディオコネクター(白色)10p6pと5ピン
コネクター(ネズミ色)のコネクターに車速、
リバース、パーキング信号
がきています。





車両5Pコネクタ
トヨタ5ピン 車速.jpg








5ピンコネクター真ん中が車速信号で、
画像一番右側がリバース信号、向かって
一番左側の配線がパーキング信号です。


簡単に車速線を接続したい方は
車速配線カプラー を使用すると
ギボシで接続できます。







車両20Pコネクタ

この白色の20ピンコネクターに純正カメラの
配線がきています。(純正カメラ装着車)










純正カメラを社外ナビで写す為。
バックカメラ変換を接続します。









サイドピラー内張りの取り外し方

画像のように、ウェザーストリップを手前に
引いて、ある程度取り外します。











ウェザーストリップがある程度、取り外したら
内張りはがしなどを使用して、車内側に引いて
取り外してから最後は内張りを上に引いて
取り外します。











サイドピラー内張りの裏側の画像です。
内張りにクリップが3つ入っていますね。








グローブボックスの取り外し方

グローブボックスのサイドを内側に押し込んで
サイドの爪を解除して取り外します。










画像矢印側に押し込んでグローブボックス
のサイドの爪を解除してください。
最後は、グローブボックスを下側にして
取り外します。










グローブボックスの裏側の画像です。









ETC本体はグローブボックス内にセット。







ルームミラー上のカバー取り外し方


画像のようにパネルを下側にして
やると取り外せます。








カバー裏側の画像です。









地デジアンテナコードやETCアンテナコード
を天井に貼り付ける時などカバーを取り外すと
作業しやすいですね。







ヒューズボックス電源

オーディオ、ナビなど取り外しが面倒な方。

電源取り出し フリータイプヒューズ電源
などを使用するとヒューズボックスから
簡単にドライブレコーダー、ETC等に必要な
電源を取り出せれます。


ヒューズボックスはグローブボックス後側にあり
ヒューズの明細はグローブボックス裏もしくは
車両取り扱い説明書に記載されています。






●常時電源

STOP:10A
TAIL:10A


○アクセサリー電源

SOCKET:15A
ACC:5A



アースは車両金属部分に接続してください。


注意)必ずテスターなどでチェックしてから
接続してださい。








トヨタ・ダイハツ10Pオーディオコネクタ
TOYOTA 10ピン サイト用のコピー.jpg

ドライブレコーダーやETCの電源をオーディオ
ナビ裏の車両コネクタからとる場合。








オーディオステー取り付け。








ナビゲーション裏側の画像です。








ナビゲーション取り付け完了です。








車両信号情報

ナビのこの画面で各種接続を確認してください。






車両設定

軽車両で設定。





カメラ設定

純正カメラ装着車なので、カメラ設定で
カメラ割り込みON。








バックカメラばっちり映っていますね。
バックカメラは純正が一番おすすめですね。

最近はリアハッチが樹脂製、一体化で作られている為
配線が通しにくい構造になっているので、
社外バック
カメラ取り付け時には気をつけてください。








テレビもしっかり映りました。








完了です、お疲れ様です。
