VITZ(ヴィッツ)KSP130 |ナビ取り付け・パネル外し方★前編






ヴィッツ ナビ取付け インパネ取外し

こんにちは、ナビ太郎です。

今回は、TOYOTAのヴィッツに、
ナビ取付けをやっていきます。





取り付けるナビゲーションは、
パナソニック カーナビ ストラーダ CN-RE03WD フルセグ
/VICS WIDE/SD/CD/DVD/USB/Bluetooth/Wi-Fi 7V型ワイド


取り付けハーネスは、トヨタ、ダイハツ用
エーモン工業 オーディオハーネス 【2202】
トヨタ・ダイハツ用10P・6P【ゆうパケット300円】






インパネの取り外し



オーディオパネルを取り外す前に、メーターの
カバーから、取り外します。
画像の様にやれば手だけで外せます。






隠しネジなどないので、手前に引けば取れます。

注意、メーターを傷つけない様に慎重に作業をしてください。

注意、パネルの角などで怪我をしないように、必ず軍手をしてください。
















メーターカバーが取り外せたら、オーディオパネルを
取り外していきます。

オーディオパネル向かって、右の方に少し隙間があるので、
そのあたりから手前に引いて、外れますが、固いくて外れない
場合は、助手席の正面のボックスのふたをあけて、
内張りはがしなどで取り外してください。









オーディオパネルが取り外せたら、奥にあるオーディオカプラー
を探してください、画像左から (5ピン車速、リバース、パーキング)
(白4ピン、純正バックカメラ)(6ピン、スピーカーカプラー)
( 10Pピンオーディオカプラー)(青色20Pステアリング)








白カプラーラジオアンテナ (変換必要)


グローブBOXの取り外し方


グローブボックスを開けると、向かって左に
ダンパーがあるので、ダンパーを手で左に
引っ張ってはずしてください。








グローBOX本体は奥のサイドに爪で引っかかっている
ので、すこし内側に押してグローブBOXを下までやって、
取り外してください。







サイドピラーの内張りを取り外し方


ウェザーストリップを指で引っ張ると簡単に
外れてくるので、サイドピラーの内張り付近の
ウェザーストリップを取り外してください。







ウェザーストリップがあるていど外せれたら、
内張り外しを使ってサイドピラーの内張りを
取り外してください。









ツィーター(小さいスピーカー)が付いている
車両は、ツィーターのカプラーを外してから、
取り外してください。






これで、ナビゲーションを取り付ける
下準備ができました。
次回は引き続き、VITZのナビ取り付け、
車速情報、純正バックカメラ接続、ステアリング
スイッチ接続などやっていきたいと思います。
次回もよろしくお願いします、お疲れさまです。







ナビ太郎おすすめ
車両盗難多発、大切な車を窃盗団から守る。
月々900円(税別)〜できる、車の盗難対策。












posted by tarou ueji at 22:14| VITZ

2017年01月22日

VITZ(ヴィッツ)KSP130 |ナビ取り付け・ステアリングスイッチ、バックカメラ配線★後編






こんばんは、ナビ太郎です。
前回に引き続きヴィッツのナビ取付けを、
やっていきます。
今回は、ステアリングスイッチ情報、
バックカメラ配線、車速信号、フィルムアンテナ
ラジオアンテナ変換方法を説明します。









個人的に、VITZに乗るなら、
迷わず赤かピンクですね、迷ってますね。















純正バックカメラを社外ナビで映す為に
必要になるのがブルコン、バックカメラ接続ユニット
AV-C01、このユニットで、純正バックカメラの
4ピンカプラーを,RCAに変換します。
イクリプスのナビは不要。








ブルコン、バックカメラ接続ユニット AV-C01の
取り付け説明、ACCアクセサリー電源、アース、
バック信号、を接続するだけなので難しくは
ないと思います。








TOYOTA10P,6Pのオーディオハーネスに、
パナソニックのCN-RE03WDに
付属のナビのハーネスをつなげます。








ラジオアンテナは変換が必要なので、

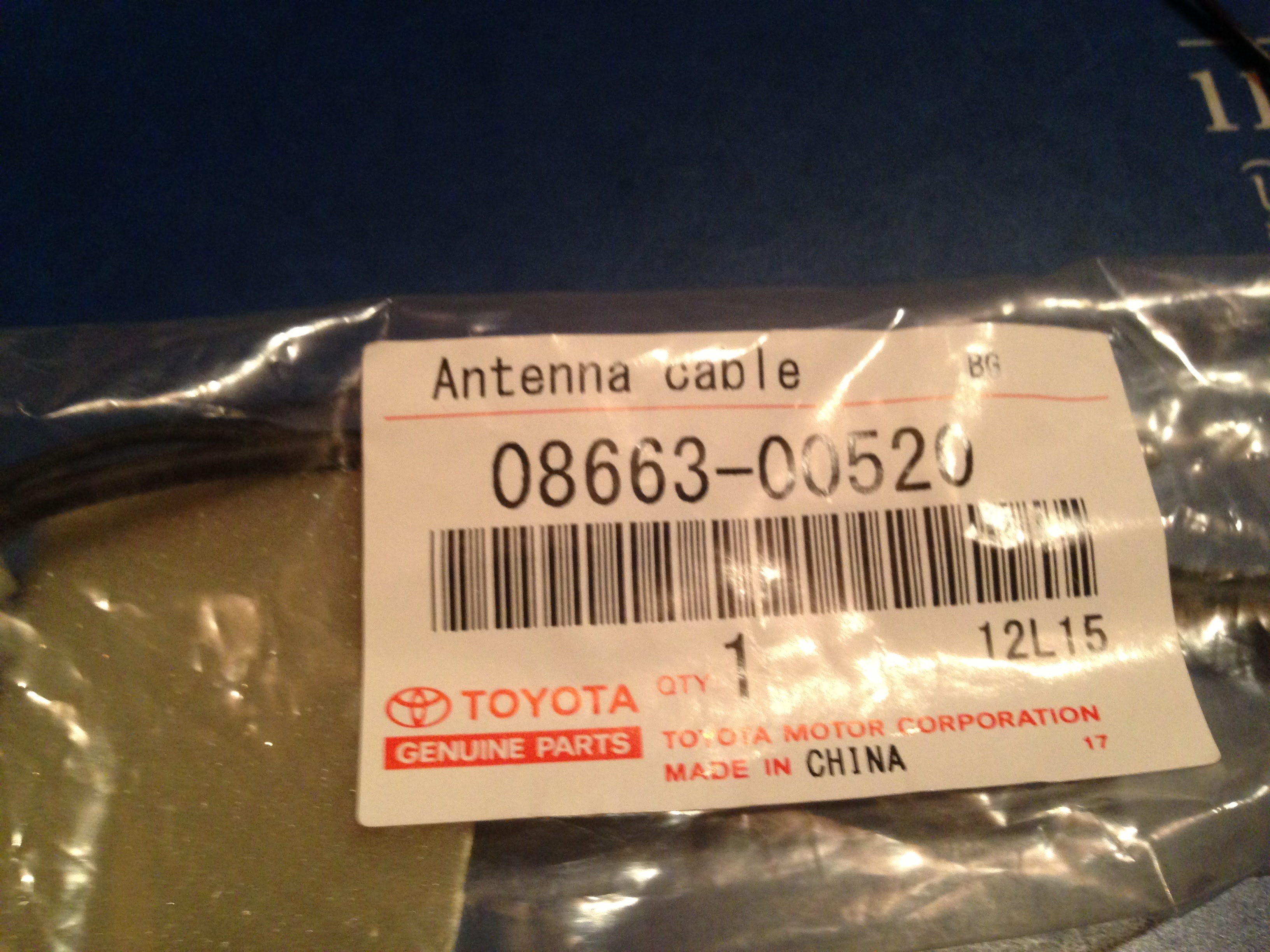

TOYOTA (トヨタ) 純正部品 アンテナコネクター
ヘンカンケーブル 品番08663-00520

を加工します、社外からも、ラジオアンテナ変換
は出ています。











ナビ側から出ているアンテナコントロール線に
つないでください、車両側のアンテナコントロール
は接続不要




車速信号 バック信号の配線



車速信号は5ピンの真ん中
リーバス信号は画像、向かって右です。



簡単に車速信号を取り出したい方は、
車速配線カプラー トヨタ・ダイハツ車用 5P
を使うとギボシで接続できます。






ステアリングスイッチの配線


青色の20P


オーディオパネル奥に、青色の20ピンの
カプラーがステアリングスイッチの
カプラーです。








配線が細いので、赤パッチンなどで配線すると
接触不良をおこしやすいので注意
















左からSTSW2,STSW1,SWGND
画像の様に接続お願いします。





簡単にステアリングスイッチを接続をしたい方は、
ステアリングリモコンコネクター
を使用するとギボシで接続できます。







休憩

vitzかっこいいCM、ちょっと暴走ぎみ。
注意 音が出ます。








フィルムアンテナ、GPS

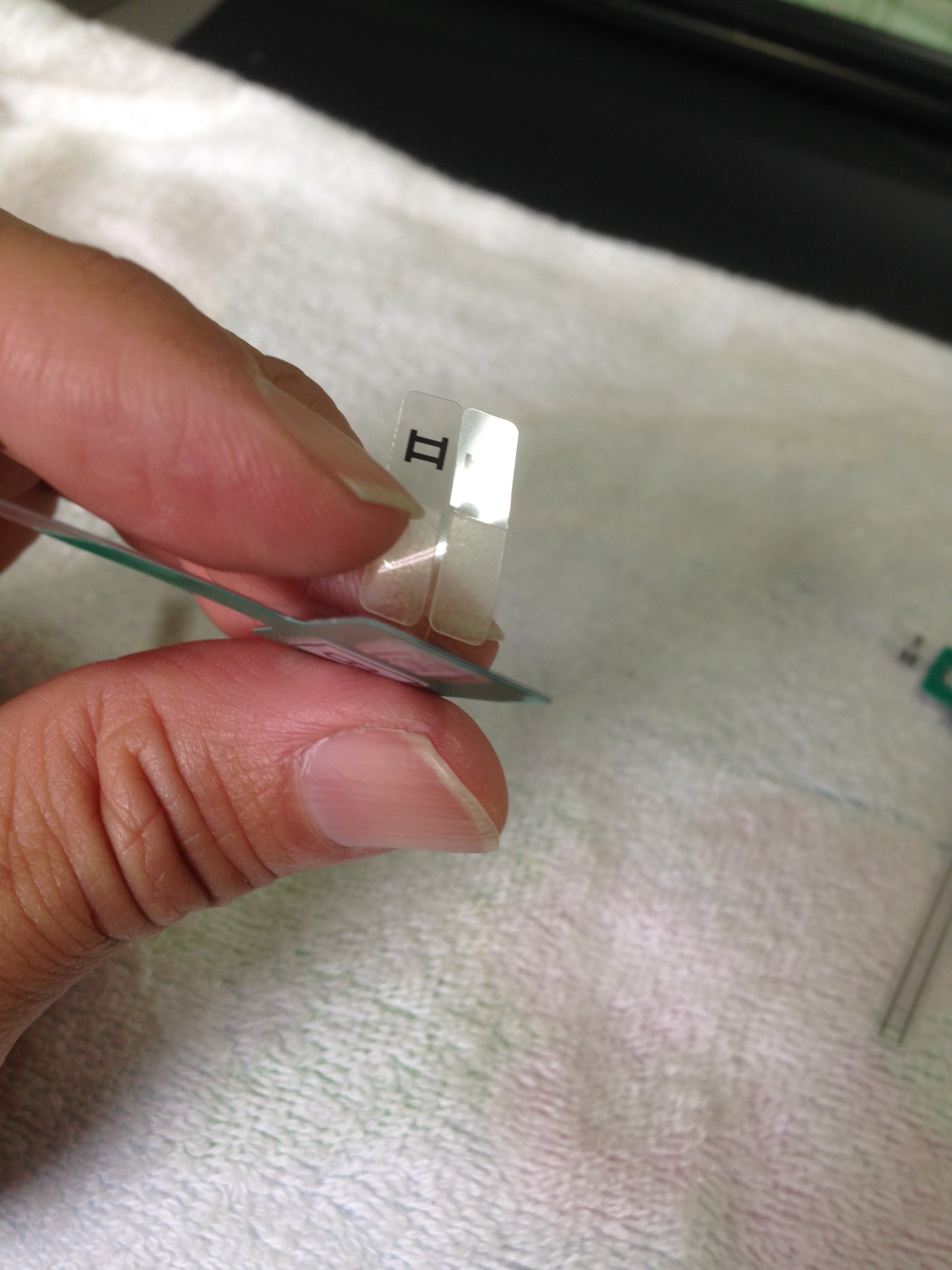

フィルムアンテナをはる前に、フロントガラス
上部をナビ付属のクリーナーできれいにふいて、
フロントガラスとフィルムアンテナを、
ヒーターで暖めておくと、はがれ防止になります。
フロントガラス左上部は点検ステッカーの
スペースを空けてください。
中央に貼る際も、ETCのアンテナ、ドライブレコーダー
などが増える可能性があるので空けておくと
良いと思います。

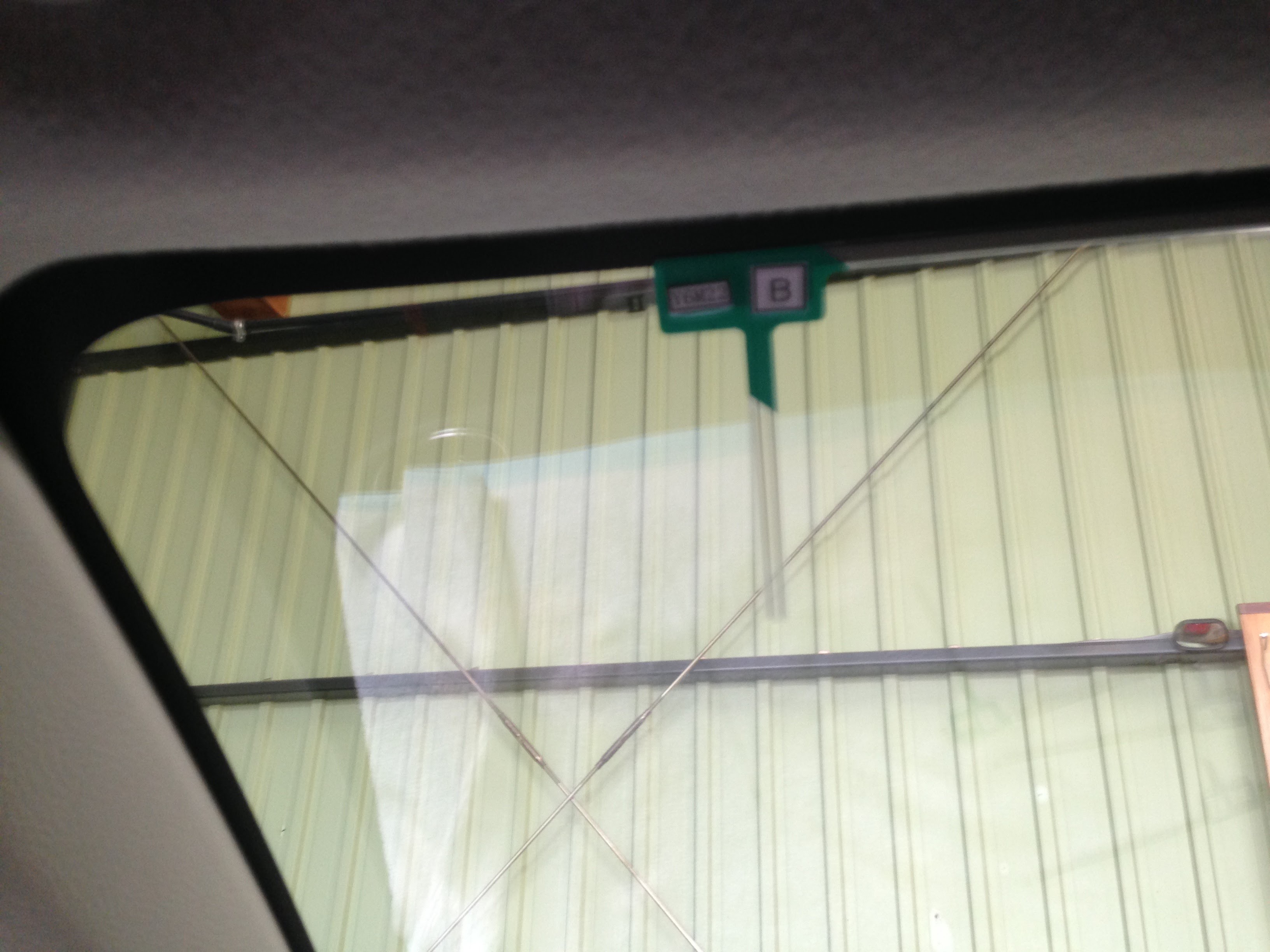

フロントガラス左上部はこれぐらいピラーから
空けて、フィルムアンテナを貼ってください。








アンテナコードも暖めて貼るときれいに貼れます。








GPSアンテナ

GPSアンテナは助手席左あたりにはると、
すっきりおさまります。





ナビ背面





車両信号情報で、走行状態、リバース、
スモールランプ、注意、安全に配慮して走行して
確認してください。

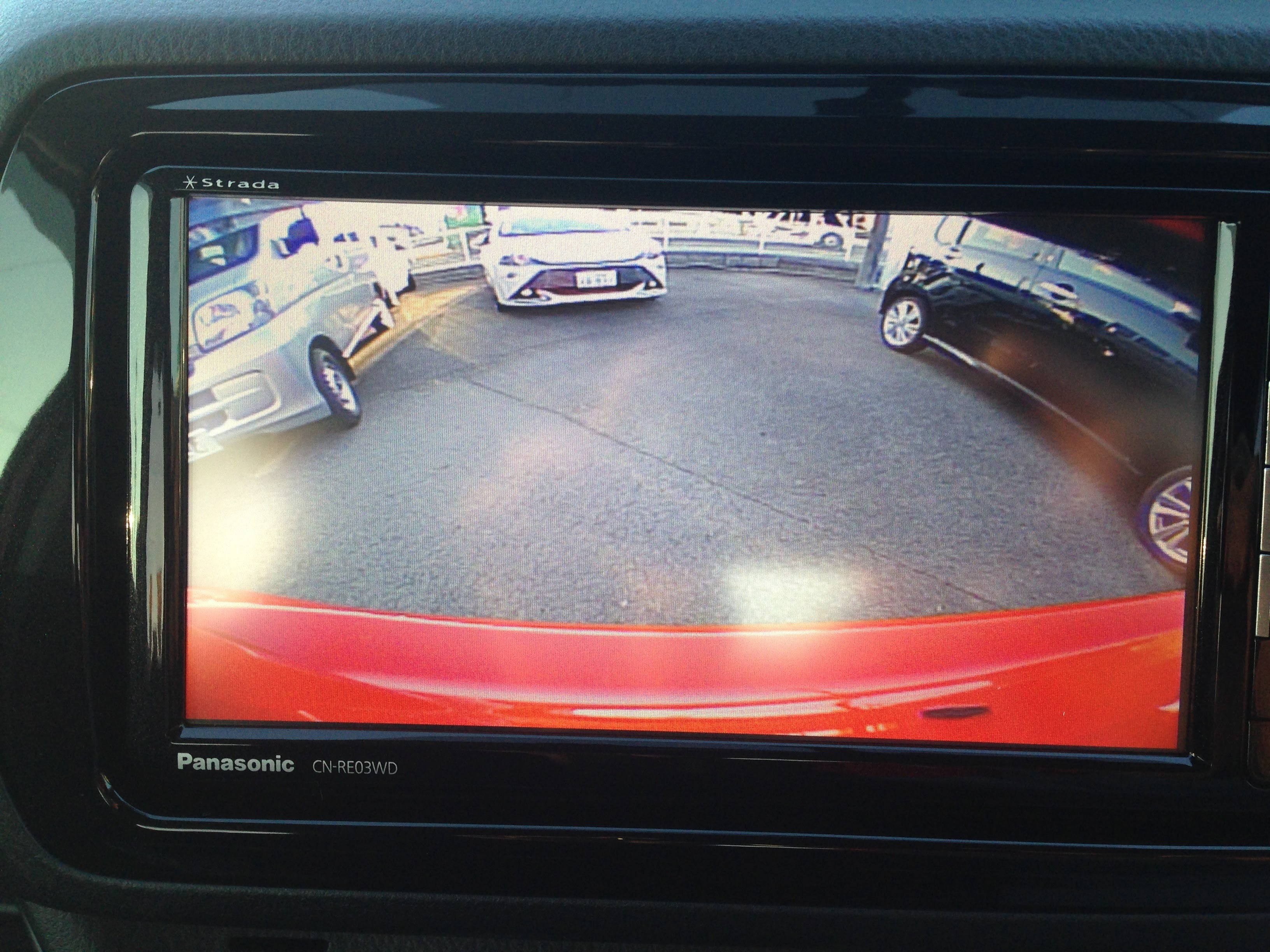

バックカメラ設定





















綺麗に映っていますね。

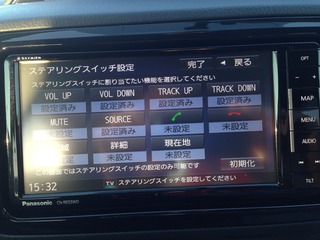

ステアリング設定
僕は、MODE -SOURCEで、設定します。
ここの設定はお好みでお願いします。

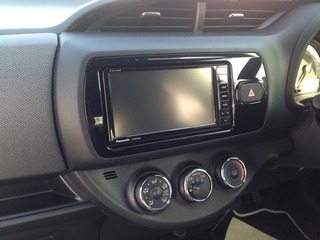

完成です。



ステアリング情報です。






車速、バック、パーキング情報です。







最後まで、ありがとうございました。
お疲れ様です。
