キャンバス|ナビ取り付け・ステアリングスイッチ配線★その1

はじめまして、ナビ職人のナビ太郎です
初回は初心者の方にでもナビ取り付けが
わかる様に画像も交えて説明して行きたいと思います。
車両自体にお金をかけすぎてナビゲーション取り付けまで
お金が回らない方やネットショッピングでナビゲーションを
購入したけど取り付け方法がわからない方、自分で取り付け
してみたいけど、わからないことが多く心配な人向けですが
もちろんプロ、業者の方も歓迎です、すこしでも誰か困った方
の為にお役に立てれば光栄です、よろしくお願いします。

取り付けする車両はおしゃれなツートンなキャンバス
雰囲気がいいですね


今回取り付けるナビゲーションはパナソニック CNーRE03WD


まず始めに、オーディオカプラー
をナビゲーションのハーネスに付けて行きます。


この時アンプコントロール端子はつがなくて良いです、アンプコントロール端子と
(アンテナコントロール端子、つないでください)は青色で非常に間違いやすいので注意
走行中に助手席の方がテレビを見たい場合は、パーキング線(うす緑)をアース端子
(黒線)につないでください、危険なので走行中運転者は画面を直視しないように注意を






広告









続いて 純正バックカメラを社外ナビゲーションで映したいので ダイハツ純正部品
バックモニターケーブルを使って 下の画像の様に ステアリングスイッチの配線を
してください バックカメラがついてない車両は、ダイハツ純正部品バックモニター
ケーブルは不要です、車両側から来ている20Pに画像の様にステアリングスイッチ
の配線をしてください



接続はやはり確実に半田がおすすめです。


純正バックカメラを社外ナビゲーションで映したい方は
ブルコンの AV-C01を接続してください、接続自体は簡単で、常時電源、ACC,
アース線 バック信号、くわしくは取り扱い説明を見てください。
今回は配線までです、次回はオーディオパネルの取り外し方など作業を進めて行きたい
と思います、最後読んでいただいて有り難う御座いました。
続く。

最新キャンバスナビ取り付けも、よろしくお願いします。↓















ナビ太郎おすすめ
車両盗難多発、大切な車を窃盗団から守る。
月々900円(税別)〜できる、車の盗難対策。














posted by tarou ueji at 12:00| キャンバス

キャンバス|ナビ取り付け・パネルの外し方・フィルムアンテナ★その2










こんにちは 、ナビ職人のナビ太郎です
前回は配線などやって来たので今回は続きでオーディオパネルの取り外しと
フィルムアンテナなどをやって行きたいと思います それど難しい作業ではないので
淡々と進めていきます よろしくお願いします。







今回取り付けているナビゲーションはCN=RE03WD







まずオーディオパネルの取り外しから行きます 画像の様に 内張りはがしを入れて
すこしずつ浮かしていきます 一箇所で無理に外そうとすると傷がつくので
注意をしてください







これが裏からの画像です この様にクリップが入っているので
構造を理解して作業を進めてくださいね。








オーディオパネルが無事取り外すことが出来たら 次はサイドピーラーを
取り外していきます ますウェザーストリップを手前に引いていきます。







ウェザーストリップがそこそこ外すことが出来たら 画像の様に内張りはがしを
使って奥のクリップを取り外して行きます。
無理のやると割れたりするので慎重にお願いします。








裏からの画像です クリップの位置を確認してください
クリップが外れたら 全体を上に向かって引くと外れます
結構硬いのでコツがいります 1度やると次回からは
すんなり行くと思います





フィルムアンテナは
4枚あります 左からB 中央左A 中央右B 右A
と貼っていきます








ここでちょっとしたコツが Tをめくって貼っていくのですが
その時にUも少しめくっておくと フロントガラスに貼った時に
Uがめくりやすいです これをやらないとUが結構硬くめくれにくいので
Uを引っ張るとフィルム自体がめくれてしまいます。








すこしわかりにくいですが フィルムアンテナを貼った画像です。








フィルムアンテナを貼る時に もう一つ注意があります
貼る位置なんですが 向かった一番左は車検などで貼られる
点検ステッカーのスペースを空けて貼るのと  最近ドライブレコーダーや
ETCを付けることが多いので予定がある方ない方 余裕をもって
 考えてフィルムアンテナを貼ってください。










フィルムアンテナ コードが貼るたら 天井にしまっていきます
この時コードが落ちてくる様でしたら スポンジテープをすこしコードに巻きつけて
おくと落ちにくくなります。












広告














GPSアンテナもこの様に ダッシュボードの上に貼ってください
コードもフロントガラスとダッシュボードの隙間に入れてくだいね






次はコードたちを グローブボックス裏にとうしたいのでグローボックスを
取り外して行きます 画像左の凸を手で押すと下に抜けます







構造上、下に向けてから 取り外してください




グローブボックスの凸部分





この様な構造になっています






先ほど取り付けしたフィルムアンテナのコードとGPSアンテナのコードを
画像の位置からグローブボックスの裏までもっていきます







鉄板のバリなどで怪我をしない様に注意してコードも尖がった
ステーなど干渉しないように取り回してください







ある程度コードがグローボックスまで引けたら 次は
オーディオパネル側にもっていきます この時も
鉄板のバリやステーなどに注意して作業を進めてください







こんな感じで フィルムアンテナコードとGPSコードを
引いてもってきます 今回はここまでです
ここまで来たら終わりが近いですね 次回は車速など
を車両からつなぐ作業を説明していきます
お疲れ様でした 次回もよろしくお願いします











ナビ太郎おすすめ
車両盗難多発、大切な車を窃盗団から守る。
月々900円(税別)〜できる、車の盗難対策。






posted by tarou ueji at 12:45| キャンバス

キャンバス|ナビ取り付け方・車速・リバース信号★その3







キャンバス ナビ取り付け方 車速信号 バック信号

こんばんは、ナビ職人のナビ太郎です
前回はオーディオパネルの取り外しと
フィルムアンテナなどやって来ました 今回は
車速情報ナビゲーション取り付けをやって行きたい
と思います 今回で完成なので最後までよろしく
お願いします









その1で作った配線などを車両カプラーにはめて
車速信号とバック信号(リバース)をつなげて行きます。









オーディオパネルの奥にオーディオカプラーの
20P6Pなどといっしょにねずみ色の5ピンカプラー
があります ここに車速信号とバック信号があります。
5ピンの真ん中が車速信号で向かって一番右の線が
バック信号(リーバス)です。








ステアリングスイッチとバックカメラの20P
カプラーもはめてください




広告










グローボックスに取り回した配線も鉄ステーなどの角などに
気をつけてタイラップでがっちり固定してください






ナビゲーションにステーを取り付けて








配線など不安がある方は オーディオパネルを
はめる前に動作確認をすると2度手間になりません。
特にラジオアンテナなど刺しわすれに注意してください。








続いてステアリングスイッチの設定画面で
ステアリングスイッチの設定してください。





バックカメラの設定もお願いします。






ちゃんと写っていますね OKです。





完成 お疲れ様でした。








ナビ太郎おすすめ
車両盗難多発、大切な車を窃盗団から守る。
月々900円(税別)〜できる、車の盗難対策。








posted by tarou ueji at 13:37| キャンバス

2017年02月28日

キャンバス|ナビ取り付け・パネル・スマアシカバー外し方・車速

こんにちは、ナビ太郎です。
今日は、最新キャンバス スマアシカバー、インパネ取り外し、ステアリングスイッチ、
車速、リバース、パークング、情報、ナビ取り付け。
最新と言っても、ブルコンのAV-C01〜AV-C19に変更しただけです。
ブルコンのAV-C19は、ダイハツ車用になっているので、
取扱い説明書を参考に、取り付ければ問題ないです。


ここ最近、月に2〜3台ペースで、キャンバスに、ナビを取り付けて
いうような、、、、
当然、純正ナビを選ばれる方もいるので、相当台数売れているんですね。



外装のツートンもかわいいですが、内装もなかなか、おしゃれで、
落ち着いた感じですね。




ブルコンAV-C19
これがあれば、純正バックカメラの映像を社外ナビで映すことが、
出来ます。



ステアリングスイッチの配線も、ギボシでさせばOKです。




このようなイメージですね。



ブルコンAV-C19、取り付け明細



トヨタ、ダイハツ、オーディオハーネス 10ピン6ピン


オーディオハーネスにナビのハーネスを接続


ナビのステアリングスイッチのハーネスをブルコンAV-C19に接続




サイドピラー内張りの取り外し方

画像のように、ウェザーストリップを手前に引いてはずしてください。


続いて、クリップを内張りはがしなので、取り外して、最後は、
サイドピラー内張り全体も上にもちあげれば、取り外せます。


スマートアシストカバーの取り外し方

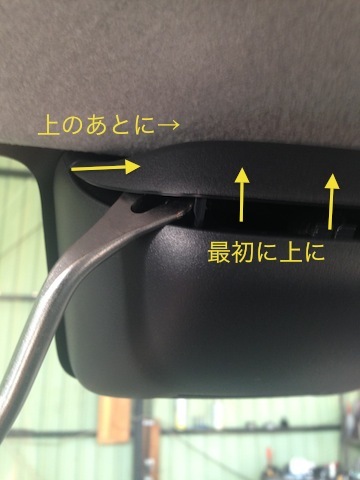

まず、スマアシのカバー上部のプラスチック部品を、内張りはがしで、
上に持ち上げて、手前に引くと上部のカバーが外れてきます。



あとはスマアシカバー全体を下に押すと下に抜けます。
優しくお願いします。


これが、スマートアシストカバー裏の画像です。



スマートアシスト上部の部品。


フィルムアンテナ貼付け

フィルムアンテナを貼る前に、フロントガラスをナビ付属のクリーナー
で、丁寧に掃除してください。
貼るポイントは、ETC、ドライブレコーダーが後日、追加になってもいいように、スペースを空けておくのと、左上部に点検ステッカーなどがあるので、そのあたりのスペースを考えながらフィルムアンテナを貼ってください。





クリーナーで掃除後、フロントガラスを暖めてやると、はがれにくいですね、夏場はよいのですが、冬場は車のヒーターをうまく活用すると、
暖めやすいです。



アンテナコードの貼り付け


オーディオパネルの取り外し方

ネジなどで止まっていないので、手前に引けば外れてきます。




画像のように、全体的に浮かせて取り外すときれいに外れてきます。




オーディオパネルを取り外すとこのようになっています。


オーディオパネル取り外し後、奥からオーディオハーネスを
取り出します。(白いテープで巻いてあります)
画像、左から、ステアリング、純正バックカメラ20P、ラジオアンテナ、車速、リバース、パーキング5P、オーディオハーネス6P、10Pです。

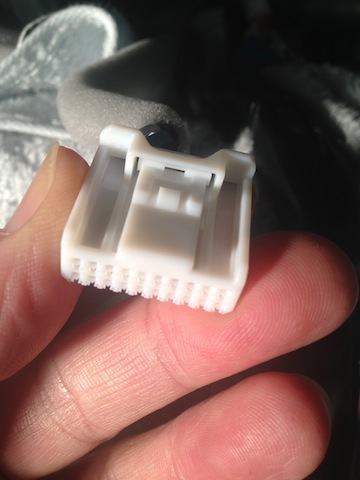

これがステアリング、純正バックカメラ20ピンです。


ブルコンを使わず、純正バックカメラが付いていない車両は、
画像の位置から、直接、ナビのステアリングスイッチの配線を
割り込ませてください。



ブルコンAV-C19使用の方は、カプラーにさせばOKです。


車速/バック信号/サイドブレーキ

画像のように、ネズミ色の5ピンコネクターに
配線を割り込ませてください。

車速は5ピンの真ん中
画像向かって左は、パーキング
向かって右がリバースです。


配線を割り込ませるのが面倒な方、不慣れな方は、専用取り出しカプラーが
各社から出ています、ナビ太郎ショップでも販売中


オーディオステーの取り付け位置

これくらいの位置がおすすめです。
お好みでもう少しナビを奥に入れることも可能です。



あまりナビを手前に出してしまうと、パネルが浮いてしまうので、
画像のようにぴったりはまっているか確認してください。



こんな感じですね。







ステアリング設定




車両信号情報


車種設定


バックカメラ設定



後ろ姿もいいですね。
完成です、お疲れさまです。







posted by tarou ueji at 00:09| キャンバス

2019年01月27日

キャンバス|パノラマモニター社外ナビ接続








こんにちは、ナビ太郎です。
今回は、ダイハツのムーヴキャンバスに、
社外ナビのモニターにパノラマビューの
画像を映します。






発売して時間が経ちましたが、人気が
落ちませんね。
すこしずつ改良されて、グレード
アップしています。







Panasonic CN-RE04WD
パノラマモニター対応のナビ








データシステム リアカメラ接続アダプター








データシステム リアカメラ接続アダプター
の内容物です。









取り付け要領ですね。








ナビゲーションに付属のコネクタ。








車速線とリバース線
取り扱い説明書に従ってギボシを
作り接続します。








車速線とリバース線をリアカメラ
接続アダプターに接続。








ナビ付属のステアリングスイッチの
線をリアカメラ接続アダプターの線に
接続。









あとは、映像のRCAとアクセサリー電源、
アーズ線を接続したら、リアカメラ接続
アダプターの接続は完了です。










フロントカメラ。



ドアミラー下にもカメラ。




バックカメラ、各種カメラで、
パノラマモニターが構成されて
いるんですね。








オーディオパネルの取り外し方などは、
以前に説明してあるので、過去の記事
を見てください。







この車速コネクタに、リアカメラ接続
アダプターのコネクタを接続します。







こんな感じで簡単接続です。








ステアリングスイッチのコネクタ
です。







ここもリアカメラ接続アダプターの
コネクタを接続します。








このような感じで取り付け
ます。







あとは、リアカメラ接続アダプターの
スイッチを貼り付けます。








ここに貼り付けました。
お好みでどこでもどーぞ。







スイッチのコネクターをハンドル
ポストの間からナビ側に通します。

ハンドル操作、チルトの邪魔になら
ないように、注意して取り回しを
してください。







無事に、ナビ側にコネクタが来ました。
コードのとりまわしは、ナビ太郎おすすめの
特殊工具を使用。(笑)
僕はこの工具がないと作業が進みません。






オーディオパネル奥側に鉄ステーなど
鋭利な部分があるので、断線しないように
タイラップでしっかり固定してください。










リアカメラ接続アダプター本体はナビ上に
貼り付けましたが、ナビを車体に取り付ける
時にすこし邪魔だったので、この位置はあまり
おすすめではないです。
プラプラしない位置を
見つけて取り付けてください。










車両信号情報で各種接続を
確認してください。









ステアリングスイッチの設定は
ステアリングスイッチを長押しで
設定します。









カメラ設定でカメラ割り込みをON。








バッチリ映っていますね。








リアカメラ接続アダプターのスイッチ
を押すと映像がかわります。









ちょっとすごいですね。
はじめて見た時、すこし
感動しました。















さらに、蛇角まで。
ここまで来ると純正ナビですね。








以上で終了です、お疲れ様。












posted by tarou ueji at 20:38| キャンバス
