ヴェゼル|ドラレコ取付け・電源・パネル外し







こんにちは、ナビ太郎です。
今回は、HONDAのVEZELヴェゼルにドライブ
レコーダーの取り付けをやっていきます。
以前もヴェゼルのパネルの取り外し方などを
やりましたが、今回もさらっとやりますね。








最近ヴェゼルの中古車が熱く、たて続けに
出ていますね。








取り付けるドラレコはコムテック ドライブレコーダー
HDR203G 200万画素 Full HD 3年保証 駐車監視 常時録画
衝撃録画 GPS搭載 HDR203G










取付け時の注意。

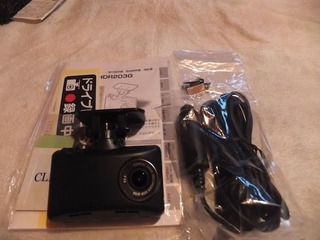

HDR203G内容物はこんな感じです。









コムテック 駐車監視・直接配線コード HDROP-14
ドライブレコーダー用オプション










HDROP-14内容物











HDROP-14取説、常時電源、アクセサリー電源
、アースとシンプルな取り付け。








ヴェゼルのこのシフトとサイドブレーキは
慣れないです、ちょっと苦手。
ちなみにサイドブレーキ異音が出だすと
修理費結構いきますよ。









オーディオパネルの取り外し方

ドライブレコーダーの電源をナビ・オーディオ
裏から取り出す為、パネルを取り外していきます。
クリップも比較的柔らかく取りやすい部類にはいる
と思います。

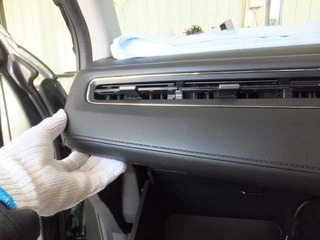

まずはじめに、助手席手前のパネルを取り外して
いきます。グローブボックスを開けて画像の
ように手前に引き出します。










一箇所を引っ張るのではなく、全体的に
引くと外しやすいと思います。

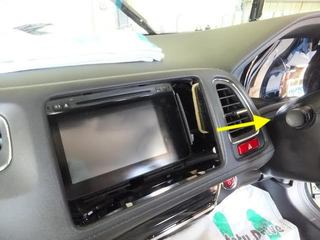

パネルをぐるっと一周浮かせていきます。
工具は不要。









ナビの画面、ワイパーレバーなどに傷が入らない
ように気をつけて作業をすすめてください。










画像丸印のハザードスイッチのカプラーを
抜いてください。

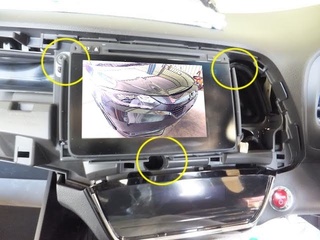

パネルが取り外したら、ナビを取り外し
ます、画像丸印の三ケ所にネジが入って
います。










一番下のビスは取り外しにくいので注意
してください、特にネジが落下しやすいです。









ナビゲーション裏の画像です。

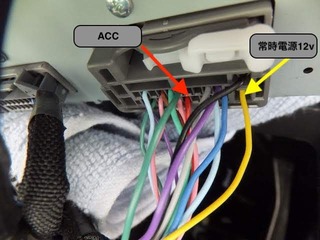

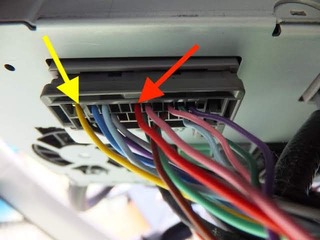

純正のオーディオコネクター、上から見ると
わかりにくいですが、黄色のコードが常時電源、
赤色のコードがアクセサリー電源です。
色がわかりやすい、ここはHONDA親切ですね。









下側から見たほうがわかりやすいですね。
矢印の場所です。








グローブボックスの取り外し方

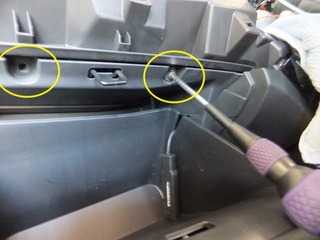

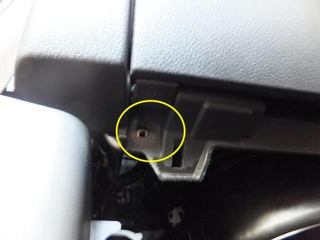

ネジが四箇所とまっています、グローブボックス
の上部に二箇所、下部に二箇所。
画像は上部です。










グローブボックス下側の画像です。












取り外したグローブボックスの裏側の構造です。
ホンダ車は、ごっぞり外れますね。
取り外しは少し面倒だけど、配線コードの
処理はしやすいです。










グローブボックスを取り出し後画像です。
スペースが結構あるので、配線コードなど
ゆったり配線できます、








サイドパネルの取り外し方

ウェザーストリップをある程度取り出し後
内張り剥がしなどで矢印方向に取り出して
ください。








サイドパネル裏側の画像です。
このような構造になっています。
参考までに。








サイドピラー内張りの取り外し方

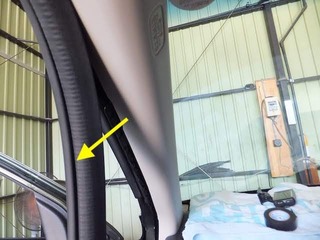

サイドピラー内張りの取り外しは、はじめに
ウェザーストリップをある程度、手前に引いて
取り出します。









このピラーの内張りすこし特殊なので、
順番にやっていきましょう。

まず、三箇所にクリップがあります、一番上の
クリップは手で引くと少しだけ外れます。
残りのクリップは、内張りはがしでクリップ
を解除します。








一番上のクリップを少しだけ外した状態。
これ以上無理に引っ張らないでください。











下部のクリップは内張りはがしである程度、
取り外します。画像くらいクリップが浮いて
いれば良いですね。









内張りが少し浮いている状態で上側に引きます。
天井に刺さらないように気をつけてください。

うまく上に取り出せない時は、一番上のクリップを
マイナスドライバーなどで補助してずらしてください。

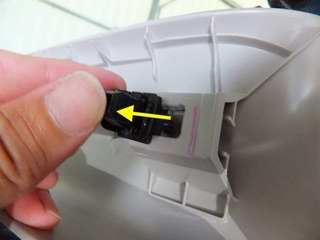

ピラー、一番うえのクリップの構造です。
取り外す時、矢印側にズレて取り外せる
構造です。










内張りがついている状態で画像矢印方向に
マイナスドライバーなどで押しても取り外し可能
ですが、狭いので難易度が高いと思います。

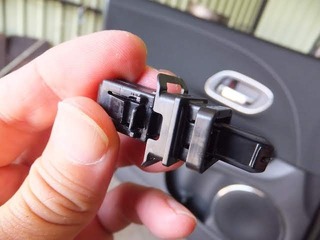

クリップの構造です、構造をよく理解の上に
作業を勧めてください。











内張り取り付け時は、あらかじめにクリップを
セット
してはめてやると、スマートに取り付け
できます。








ドライブレコーダー電源

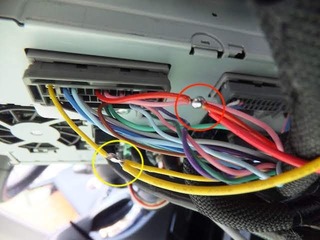

オーディオ裏、純正コネクターから電源を
取りました。









このような感じでしっかり電源を取り出しました。
最後はしっかり絶縁テープを巻いてください。









アースはオーディオ横の金属ステーに固定。









ドライブレコーダー電源コード取り回し方

オーディオ裏側からグローブボックス裏側に
通していきます。

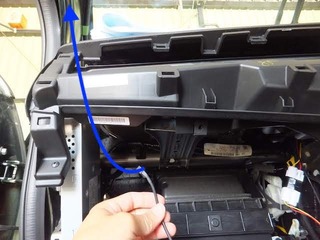

グローブボックス裏側からピラー側に通して
いきます。

金属部分などの鋭利なところに気をつけて
しっかりタイラップ等で固定してください。

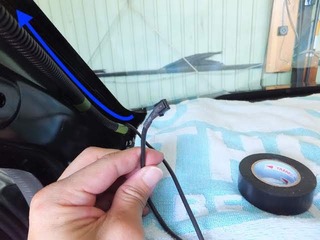

無事ピラーまでコードが来ました。










続いてピラー上部から天井を通して、
ドライブレコーダーに接続します。











天井からコードが落ちてこないように、
スポンジテープでコードを天井裏に貼り付け
ます。









電源コード接続は、ドライブレコーダーをフロント
ガラス固定後でも構わないです。













ドラレコフロントガラス貼り付け

フロントワイパーを空で回して、スッパと電源を
落として止めます。ここで止めるのは難しい、
数回やってやっと出来ました。








雨天時などでもドラレコの映像がきれいに
うつる様にワイパーの範囲でドラレコを
貼り付けます。


注意、あまり下部にドラレコを貼り付けると
保安基準に適合しないので、取り扱い説明書
を熟読して貼り付けてください。

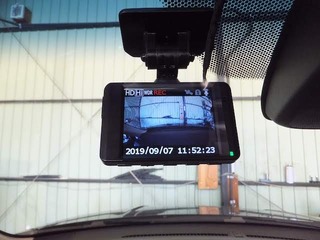

こんな感じでOKですね。
これでベンベー、ガラケーも怖くないですね(笑








ヒューズボックス電源取り出し情報

オーディオ裏から電源取り出しが面倒な方は
ヒューズからもドラレコの電源が取り出せます。

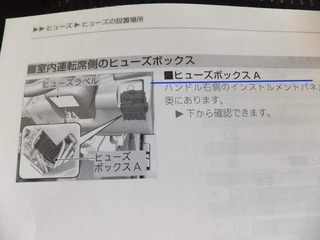

車両取り扱い説明書にヒューズボックスの位置
などしっかりのっています。
新しい車両が多いので取説がないことはないと
思いますが一応のせておきます。









ヒューズボックスは運転席側、アクセル
ペダル上部にあります。









常時電源は、HONDAスマートキーシステム・10A
アクセサリー電源は、アクセサリーソケット・20A


ヒューズボックスから簡単に電源取り出しは
【フリータイプヒューズ電源】



注意)必ずテスター等でチェックしてから接続して
ください。











ヒューズの位置は矢印部分。









さらにヒューズから電源取り出しも
面倒な方、大丈夫です。


ホンダ車特権の画像青印の
オプションカプラー
から電源が取り出せます。


ナビ太郎おすすめ
電源分岐 オプションカプラー
・アクセサリー電源
・イグニッション電源
・イルミネーション(+)電源
・バックランプ(+)電源
・バッテリー電源
・ルームライト連動電源

6電源電源を取り出せるハーネスキット











取り付け完了です。
