カローラフィールダー|ナビ取り付け・パネル外し方







こんにちは、ナビ太郎です。
今回は、カローラフィールダーの
オーディオパネルの取り外し方、車速、
リバース、パーキング信号、ステアリング
スイッチ接続などをやっていきます。






以前のモデルより、若干コンパクトに
なりました?
内装は、やっぱりカローラ
間違いない仕様ですね。









オーディオパネルの取り外し方

このパネルは、比較的にやわらかいので、
なれている方なら手でも取り出し可能ですね。










基本、オーディオまわりのパネルを取り外して
から、サイドパネルの取り外しになりますが、
サイドパネルを手前に引くと、中央のパネル
もある程度外れて来ます。









僕は、サイドパネルから、取り外して
いきます。








センターパネルは、ハザードスチッチが
あるので、カプラーを取り外してください。









これですね。
上部を押して引くと
取り外せます。

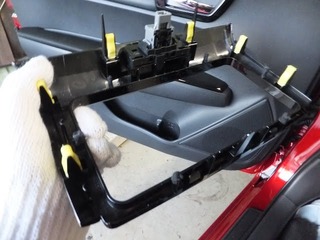

オーディオパネル裏側の画像です。
このように、ツメ、クリップが入って
います。









サイドパネルの裏側の構造です。
参考までに。

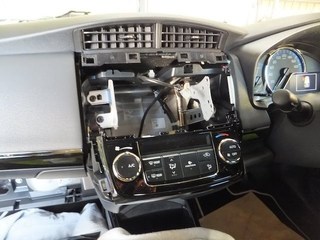

オーディオパネル取り出し後。
ナビ、オーディオステーは四カ所ネジで
とまっています。







ここは、お好みで取り外しても
外さなくても良いです。
僕は、取り外す派。







この時、注意してほしいのが、
エアコンのコネクター類を取り外した
状態でエンジンなどONにすると、警告灯
が点灯する可能性があるので気を付けて
ください。









エアコンのコントロールパネルを
取り外すと、だいぶすっきりしますね。

エアコンのコントロールパネルにキズをつける
可能性がないので、安心して作業ができます。










このコネクタ類を使用して、ナビを取り付けて
いきます。

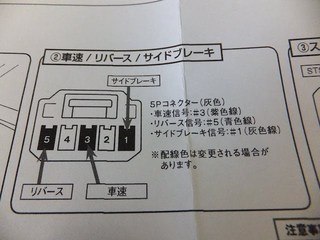

車速、リバース、パーキング信号情報

コネクタに配線が入っている方向から見た
画像です。

注)配線色、コネクタ色は違うので下の画像を
参考にしてください。








この白い5ピンのカプラーに各種信号が
来ています。








画像の位置に、ナビの車速線、バック線、
サイドブレーキの配線を接続します。


ギボシで簡単に接続したい方は、
車速配線カプラー

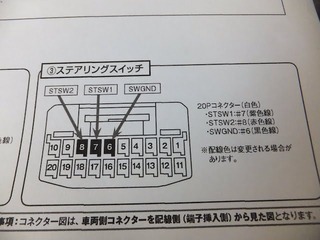

ステアリングスイッチ情報

この画像も、コネクタに配線が入っている方向から見た
画像です。

注)配線色、コネクタ色は違うので下の画像を
参考にしてください。









この青色20Pのコネクタにナビの
ステアリングスイッチの配線を
接続します。

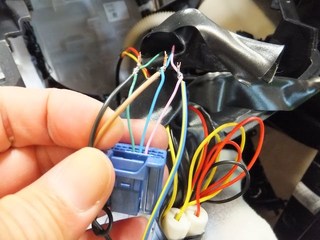

このように、しっかり接続してください。

ステアリングスイッチ信号もギボシで
簡単に接続したい方は、
ステアリングリモコンコネクター トヨタ車用









はんだで接続後はしっかり絶縁テープを
巻いてください。








サイドピラー内張りの取り外し方

画像のように、ウェザーストリップを手前に
引いてある程度、取り外します。








これくらい取り外せばOK。








サイドピラー内張りを引いてある程度までは
取り外せるんですが、クリップが特殊の為
下の画像でクリップ構造を確認の上、
取り外してください。








クリップが無事、取り外せたら、
最後は内張りを上側に引いて取り外し
ます。








サイドピラー内張り裏側の画像です。









このクリップが取り外しにくい
クリップです。
矢印方向に押して取り外します。









僕は、マイナスドライバーで押して
取り外します。
奥側が外しにくいけど、がんばってください。

取り外し方の説明で、がんばってって雑な
説明ですみません。(笑









グローブボックスの取り外し方



最初に、グローブボックス左サイドにある
ダンパーを矢印側に取り出します。









ダンパーが取り外せたら、グローブボックス
サイドを押し込んで、下げて取り外せる位置を
探して取り出します。









グローブボックス裏側の画像です。
このような作りになっています。








レーダーレーダーカバーの取り外し方



ルームミラーを下げて取り外しの邪魔に
ならない位置に。
手前の小さいカバーを矢印方向に下げて
取り外します。








すこしコツがいりますが、慎重に
取り外してください。








これが、取り外したパーツです。










あとは、カバー全体をフロントガラスの
傾斜と同じ方向にスライドさせて取り出します。

カバー裏側の画像を取り忘れました。
すみません。

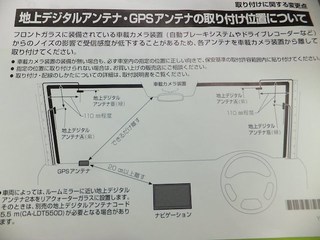

地デジアンテナの貼り方


110mm四方の厚紙を車外に貼り付け
ナビのフィルムアンテナの位置決めを
しています。








この厚紙、再利用しまくり、すごく便利。
業者の方は是非。

一回のみ、取り付けの方はマスキングテープ
などで位置決めを。

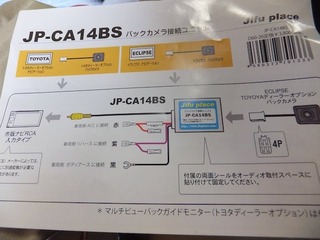

JP-CA14BS トヨタ純正バックカメラ変換
今回は、いつも使用しているブルコンを
使わないので、ステアリングスイッチなどの
接続が、すこし面倒。










このバックカメラ変換ユニットの接続は
簡単です。








各種接続が完了。










車両信号情報で各種信号を確認。








ステアリングスイッチ設定、ステアリング
スイッチを長押しで設定。









カメラ設定、カメラ割り込みON。









さすが、純正カメラ映りがいいですね、
見やすい!








完成です、お疲れ様。
