ハリアー|アルパインBIG X バックカメラ






こんばんは、ナビ太郎です。
前回ナビ取り付けの続きで、アルパインキットの
バックカメラ取り付けをやっていきます。





エアロ付きハリアー、
いい雰囲気ですね。






ダイレクト接続 HDRバックビューカメラ








ウィンドーフィルムが貼ってある
車両は、フィルムにキズをつけない
ように注意して作業してください。












リアハッチ上部のパネルから取り外して
いきます。
だいぶ硬いクリップでとまっていますが、
がんばって取り外しましょう。
手前に引いて取り出します。

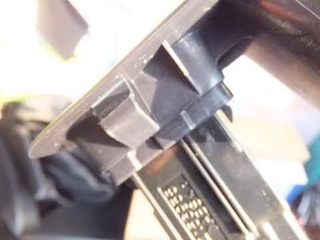

リアハッチ上部のパネルの裏側の
画像です。

クリップの位置、要確認。








つづいて、リアウィンドサイドのパネルも
手前にひいて取り出します。
すこしコツが必要です。




画像のように白いクリップが残って
しまうので、取り付け時は、内張りに
戻してから取り付けてください。






サイドパネル裏側の画像です。





バックドア内張りの付属品。
各種構造を理解して取り出して
ください。





















内張り自体は、画像のあたりから
取り外しました。






内張り取り出し後。










内張り裏側の画像です。
この白いクリップは硬い。

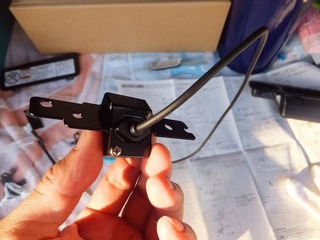

付属カメラを取り付けていきます。




これです。






ここは、簡単な作業ですね。







プラスドライバーでネジを固定。










バックカメラの配線を通します。





ブチルゴム シーリング材 防止対策 耐水 メンテナンス 車用品 [PT10]で防水処理を
しっかりやってください。





カプラーをはめます。









配線を各種タイラップ、スポンジテープ
で固定します。






以外とこの作業、大変です。

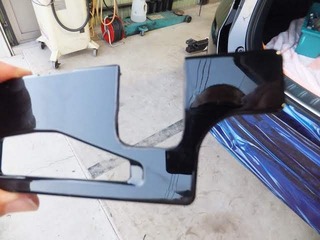

型紙どうりにドリルで穴あけ。






あとは、カッターナイフやニッパーなどを
使用して切断していきます。
刃物には気をつけて作業してください。




切断面をヤスリやペーパーでならして
タッチアップできれいに塗料を塗ります。






純正バックカメラみたく、しっかり
ついていますね。




ナビ側もカプラーで接続してください。





今回はちょっとヤッツケ感がある、
編集になってしまいましたが、
なんとなく取り付けの雰囲気が伝わったでしょうか?
では、お疲れさまです。
