2019年01月11日

MK53S スペーシア|ナビ取り付け・ステアリングスイッチ・車速






こんばんは、ナビ太郎です。
今回は、人気のMK53S スペーシアにナビ取り付け
オーディオパネル取り外し、車速、リバース,
パーキング信号、ステアリングスイッチ情報、
社外バックカメラ取り付けをやっていきます。







綺麗な色のスペーシア。
デザインも良く、いい作りですね。







Panasonic CN-RE04WD








スズキ20Pステアリングスイッチ対応
スタアリングスイッチ対応を購入すると、簡単接続です。









Panasonic バックカメラ






Panasonic バックカメラの内容物。










バックカメラ取り付け要領です。







オーディオパネル取り外し方

シンプルなオーディオパネルで、取り外しも
簡単な部類に入ると思います。








オーディオパネル一番手前のパネルを
画像のように取り出します。
取り出しにくい場合は内張りはがしなど
を利用すると、取り出しやすいと思います。








手前パネル取り出し後。

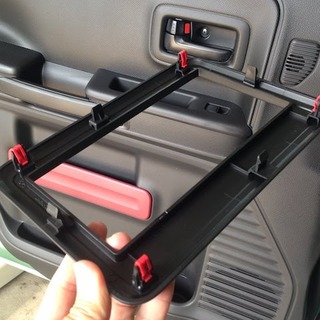

オーディオパネル一番手前のパネル
裏側の画像です。








続いて、手前に2番目のカバーを取り出して
いきます。














このカバーも比較的にやわらいクリップの
為、取り出しやすいです。







このような構造になっています。









あとは、4カ所プラスのネジを
取り出せばOKです。










車速、リバース、パーキング情報

この画像のコネクターがオーディオ20P
コネクタと車速の5Pコネクタです。




スズキ5ピン 車速.jpg
車両5Pコネクタ






画像の位置に車速、バック、サイドブレーキの
信号が来ています。向かって一番左の配線が
サイドブレーキです。







半田でしっかり接続しました。


カプラーで簡単に接続したい方は、
車速配線カプラースズキ車用
を使用するとギボシで接続できます。






ステアリングスイッチ情報

SUZUKI車両20Pコネクタ・常時電源
ACC・ステアリングスイッチ情報

ドライブレコーダーやETCの
電源取り出しの参考に。






グローブボックスの取り外し方法



矢印方向に押し込んで下げて取り出します。






裏側の構造です。







構造を理解した上で取り出してください。







フロントピラー内張りの取り外し方


画像の様にウェザーストリップを手前に
引いてある程度、取り出します。

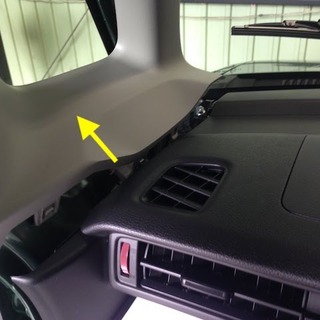

画像方向に取り出します。










全体的にすこしずつ引いてやると
きれいに取り外せます。









最後は上に持ち上げる様に取り出して
ください。








Aピラー内張りの裏側の構造です。






この鉄のクリップが、かなり硬いので
気をつけてください。







下側の構造です。





デュアルカメラブレーキサポートカバー取り外し方

矢印側にカバーをひろげて取り外します。


カバーを取り外さなくても配線、コードをカバー
の隙間に内張り剥がしなどですこしずつ入れて
いけば配線を隠すことができます。







注意)このデュアルカメラブレーキサポートカバー
取り外し時、フロントウィンドウ側の爪を折って
しまうと、フロントガラスを交換になる可能性
があるので初心者、経験がない方は取り外さない
方が良いと思います。








反対側もカバーをすこしひろげます。






画像○印の爪はかなり折れ易いので
押さないように気をつけてください。


カバーは壊しても数千円ですが、フロント
ウィンドウ交換は軽く数万円かかります。











画像の部分が爪に引っかかって
取り付けてありました。






カバー裏側の構造です。








参考動画


注意)音量











社外バックカメラ取り付け

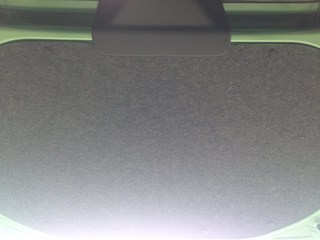

リアハッチの内張りを取り外していきます。








クリップはずしがあると楽ですが、
ない場合は、マイナスドライバーで
取り外し可能です。








内張りを取り外すとこうように
なっています。








バックドアガーニッシュは裏側から
ナットを取り外していきます。









各所にナットがあるので、取り外してください。








純正のカバーを利用して
バックカメラを取り付けて
いきます。

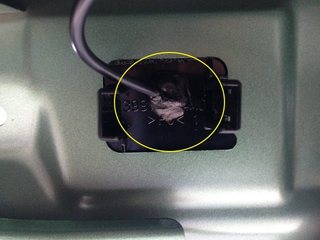

純正カバーに穴あけをして、配線を
通したら、ブチルゴムで防水処理。









カメラ本体もしっかり固定、画像では
わかりにくいのですが、ビス止めして
あります。

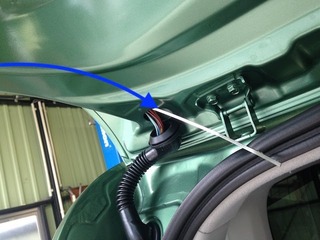

バックカメラの配線を車内に
入線していきます。








いつもの 配線ガイドを使用して通しました。






取り外したゴム類はしっかり戻さないと
雨漏りの原因になるので気をつけてください。









あとは、配線をナビ側までもっていきます。







ガーニッシュは純正部品でバックカメラ
の穴あきを注文しました。

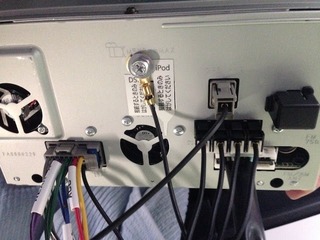

各種配線を接続。

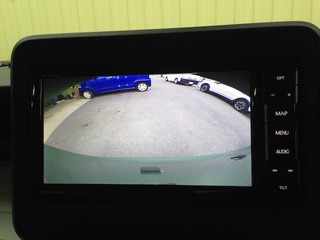

無事ナビゲーション取り付け完了。







社外カメラの割には、まずまずですが。
やっぱり純正カメラがおすすめですね。
今回は納期の関係で、社外カメラ
取り付けになってしまった。

久しぶりに社外バックカメラの取り付け
をしましたが、できれば前後2カメラ
ドライブレコーダー取り付け時に同時作業
でやると効率が良いですね。







完成です、お疲れ様です。
