2018年12月23日

新型ハイゼット|純正スピーカー取付け








こんにちは、ナビ太郎です。
前回、ナビ取り付けでスピーカーが
付いてないと言う失態をしてしまい、
リベンジですね。







作業的には、スピーカー線はドアまで
きているので、比較的に簡単に取り付けれる
と思います。








取り付けるスピーカーは、ダイハツ純正
ハイゼット フロントスピーカーセット







内容物はこんな感じです。
取り付け説明書も入っているので
安心を。







助手席ドア側から作業していきます。







ネジカバーをマイナスドライバー
などを使用して、取り外していきます。
無くさない様に注意してください。









三カ所取り外していきます。







カバーを取り外すと、奥に+のネジがあるので
プラスドライバーで外してください。













インナーハンドル部分のネジも
取り外してください。






すべてのネジが取り外せたら、
内張りをていねいに、手前に引いて
外していきます。







インナーハンドルとパワーウィンドウの
部分が引っかかるので取り出していきます。









インナーハンドルをすこし斜めにして
取り出します。








パワーウィンドウのカプラーも
取り出します。








すこしかたいですが、カプラー上部を
押して取り出します。

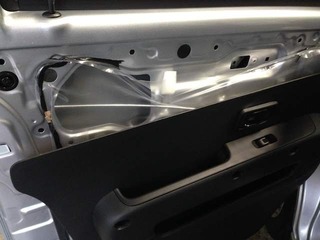

無事内張りが取り外せました。
新車は綺麗ですね。







スピーカー位置のビニールを○枠にそって
カッターナイフで切り取ります。




われながら、うまく切り取れました

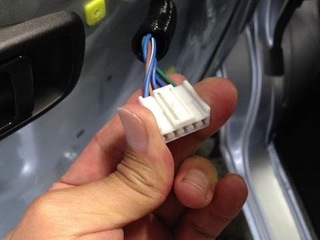

下部に純正スピーカーのコネクターが
あります。







怪我をしないように気をつけて取り出して
ください。















純正スピーカーをドアに固定します。







いい感じで取り付けれました。








内張りスピーカーカバー取り付け部分を
カットしていきます。







カッターナイフで10回ぐらい当てると切り取れます
あせらず、慎重に切り取りましょう。








続いて、内張りビニール部分をカット
します。








今回は荷台でカット作業をしたのですが、必ず
荷台のカーペットを切らないように気をつけてください。

段ボールなどひいて慎重に作業をしてください。
自己責任でお願いします。







ドアスピーカーカバー取り付け

スピーカーカバー裏側に R.Lの印があるので、
わかりやすいですね。








付属のネジでしっかり固定します。








内張りを取り付けて現状復帰。








これで、ナビゲーションの音声が聴けます。








完成、終了です、お疲れ様でした。
