MH22SワゴンR|パネル外し方・ナビ取り付け・車速






こんばんはナビ太郎です。
長らく中途半端に公開の記事すみませんでした。
やっとやる気がポツポツと、、、、

では、今回は、MH22/SUZUKIのワゴンRの
インパネの取り外しと車速、バック、パーキング
情報をやっていきます。

☆このタイプのパネルは隠しネジ
があるので、要注意です。









ここで、いきなりパネルを取り外そうと
内張り外しやマイナスドライバーを入れると
傷がついてしますので、気をつけてくださいね、

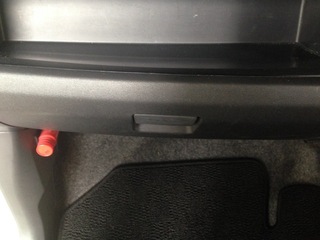

隠しネジの位置

運転席、サイドブレーキ辺から上
にのぞくと、隠しネジがあります。






画像の位置から見てください。
かなり狭いので、身体を痛め
ない様に気を付けてください。

僕はこの体勢で、よくピッキと、、
痛めます。注意注意。







奥の方に10MMのネジがあります、遠いです。
ライトで照らして要確認。








延長を使って取り外してください。
結構かたく締まっていました。







「このネジです。」
プラスでも取り外し可能ですが、
かたいのでソケットレンチの方が
おすすめ。






オーディオパネルの取り外し方

画像の様に、内張り外しなどで、手前に
引いて取り外してください。






ポイントはコジらないで、全体的に前に出す。






この部分に隠しネジが入ってます。




オーディオパネルから見ると、この辺ですね。






車速/リバース/サイドブレーキ信号

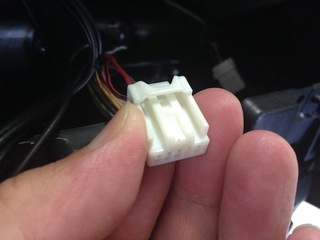

奥に白色の5ピンコネクターがあります。




スズキ5ピン 車速.jpg
車両5Pコネクタ







画像の位置に、車速、バック、パーキング
の線をつなげてください。


カプラーで簡単に接続したい方は、
車速配線カプラースズキ車用
を使用するとギボシで接続できます。








常時電源12V・アクセサリー電源

SUZUKI車両20Pコネクタ・常時電源、ACC。
ステリモの配線は無視してください。











グローブボックス取り外し方


矢印の方向に(サイド)内側におして手前におろします。




グローブボックス裏側の構造です。
この構造を理解して取り外すとスムーズに
作業できると思います。






フロントピラー内張りの取り外し方


ウェザーストリップを画像の様に、手で
引っ張って、ある程度取り外します。




内張り外しを使用して、矢印の
方向に取り出してください。




かたい鉄のクリップがあります。
SUZUKIはこのクリップを使用して
いることが多く、取り外しにくい。






クリップの位置が取り外せたら、Aピラー
内張りを上に持ち上げて取り外します。
ココもかたい。






これが、フロントピラー内張りの裏側の構造です。
要確認。







こんな感じです。お疲れ様です。
