新型N-BOX JF3|ナビ取り付け・パネルの外し方・ドラレコ電源・車速








こんにちは、ナビ太郎です。
今回は、新型、N-BOXナビ取り付け方(車速、リバース信号、
ステアリングスイッチ接続、純正バックカメラ接続)
ドライブレコーダー取り付け時に役立つ情報を
やっていきます。






初めて乗った印象は、広い!!軽自動車とは、思えないほどです。
圧迫感などなく、快適、HONDAもだいぶこだわった
感じが伝わって来ます。





取り付けるナビは、定番
パナソニック カーナビ ストラーダ CN-RE03D フルセグ/VICS WIDE/SD/CD/DVD/USB/Bluetooth/Wi-Fi 7V型







このN-BOX出て間のないので、いいキットが見つからず、
純正と一部社外の部材を使って取り付けます。
HONDA ホンダ 純正 NBOX N-BOX エヌボックス 取付アタッチメント 2017.8〜仕様変更 08B40-TTA-W00A










【クーポンで4%off】H2471 エーモン オーディオ・ナビゲーション取付キット(ホンダ車用)【コンビニ受取対応商品】








この車両、純正バックカメラ装着車なので、接続アダプターを、
R-SPEC RCA013H リアカメラ接続アダプター(純正カメラ専用)








RCA013H、接続内容は、このような内容になっています。







N-BOXのインパネは、ナビゲーションが非常に見やすい位置にあり、いい感じですね。








オーディオパネルの取り外し方

この車両、まだ、ナビゲーションを取り付けていない状態ですが、
はじめに、取り外し方をやっていきます。
ナビパネルの下に、エアコンのコントロールパネルがあるので、
そのパネルを内張り外しなどを使って、手間に向かって取り出して
ください。







この時、シフトノブが邪魔になる方は、シフトノブロック解除で、
下の位置にしてやってください。(必ず安全に考慮してください)







エアコンのコントロールパネルを取り出すと、コネクターが
入っているので、取り出してください。







エアコンコントロールパネル裏から見た構造です。
それほど硬くないクリップなので、取り出しは簡単だと思います。

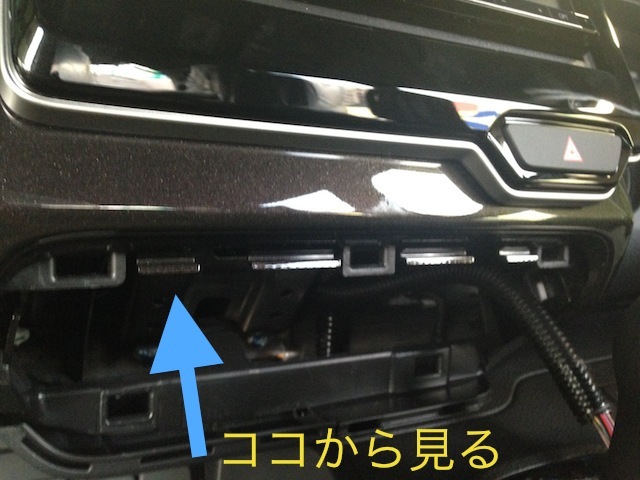

先ほどのエアコンのコントロールパネルを取り外した位置から、
上に向かってのぞくと、ナットとボルトが計4つあります。








10mmナット 10mmボックスで取り外し。


プラスドライバーで外してください。硬い場合はボックスで。


これが取り外したネジとナットです。


この様なステー(HONDA純正部品)で取り付けてありました。





あとは、パネルを手前に引いて取り外してください。



ハザードスイッチのカプラーも取り外してください。






パネル奥から、コネクターがたくさん出てきますが、
すべては、使用しません。





ステアリングスイッチ配線位置、車速信号配線位置。










ステアリング、テレホンスイッチ情報
STSW2は別コネクターです。
画像の位置に接続してください。







このねずみ色のコネクターに接続します。
配線が細いので、出来れば半田で接続が
おすすめです。








この様な感じで、配線します。





車両側から、ステアリングスイッチの配線をしたい方は、
画像の位置に配線を割り込ませてください。
参考までに。






バック信号情報


バック信号(リバース)
ネズミ色の3Pカプラーの真ん中、白色の配線がバック信号です。




アクセサリー電源(ACC)ドライブレコーダー、ETC、などで必要がある方
参考までに。








休憩

かっこいいCMですね。 注意、音出ます




N-BOX SLASH は最高におしゃれ。











サイドピラー内張りの取り外し方

ウェザーストリップを画像の様に、矢印の方向に引いて
取り出してください。






ある程度、ウェザーストリップが取り外せたら、
サイドピラーの内張りを矢印の方向に引いてください。








サイドピラー内張りは、二つに分離する構造になっているので、
別々に取り出しも良いですが今回は、一気に取り外します。






最後は上に抜く感じでお願いします。










サイドピラー内張り裏から見た構造です。


この部分がバラけます。








フィルムアンテナの貼り方

このN-BOX、パナソニックのナビで、フィルムアンテナを貼りたい
位置に、純正のアンテナがあって、貼れないので、サイドピラー
の位置に変更して、貼りました。


この位置に変更しました。受信感度は悪くないですが、
自己責任で判断して、作業してください。
神経質の方は、ご自身で位置を決めてくださいね。








広告









グローブボックスの取り外し方


画像の様に、グローブボックス裏から、押すと簡単に取り外せました。





勢いよくやると、飛んでくるので、注意






この様な構造になっています。







取り外された側の画像です。






ナビゲーションを純正パネルに取り付け


純正パネル側は、鉄のステー(シルバー)の裏にネジどめしておきます。







すこし分かりにくいですが、

最初にナビにプラスチックの枠とサイドのパネルを
マスキングテープなどで、仮止めしておきます。

先ほど仮止めをしたナビゲーション本体を、純正パネル手前から、
慎重に入れていきます。(鉄のステーの幅が狭いのですこしきつい
ので、注意してください。)







最後に純正パネルとナビゲーションをサイドでネジ止めしてください。




カプラー接続

バックカメラコネクター接続


ラジオアンテナ接続


各種配線接続



配線の接続が終わりましたら、慎重にナビゲーションを車両に
取り付けてください。
ハザードスイッチのカプラーもわすれずに。





取り外した時の要領で、取り付けてください。



エアコンのコントロールパネルもはめてください。






ナビゲーション設定

システム設定 バックカメラON


ちゃんと映りましたね。



車両信号情報で、車速など確認を。



ステアリングスイッチも設定を。




完成です。



最後までありがとうございました。
お疲れさまです。


広告







追記




エーモン オーディオ・ナビゲーション取付キット
(ホンダ N-BOX/ N-BOX カスタム用) H2564


エーモンからいい感じの取り付けキット
発売されていますね。

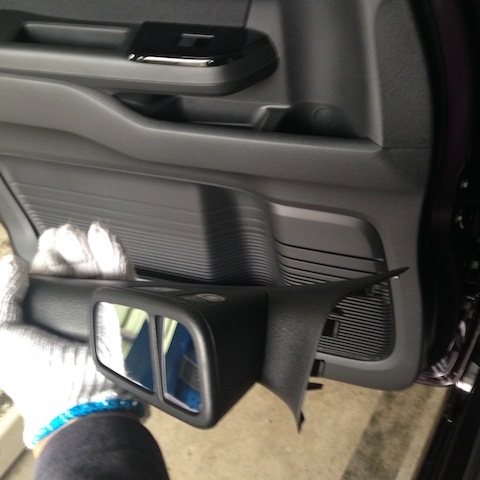

サイドピラー内張りの取り外し方

エアーバックが入っているピラーの内張りが取り
外しにくいので、追記しておきます。


内張りはがしなどで引いても取り外せないので、
矢印方向に押してやると、取り外せます。







かなり硬めのクリップですね。







軍手着用で押してください。







このクリップが硬く取り出せない。
無理をすると割れそうなので、
取り外しはあきらめました。






内張り側の構造です。
切りかけがあるので、その
切りかけ方向で取り外せます。





ヒューズボックス電源取り出し方法

ドラレコ、ETCなどの取り付け時、ナビを取り外す
のが、めんどうな場合、ヒューズボックスから
電源を取ると簡単に取り出せますね。

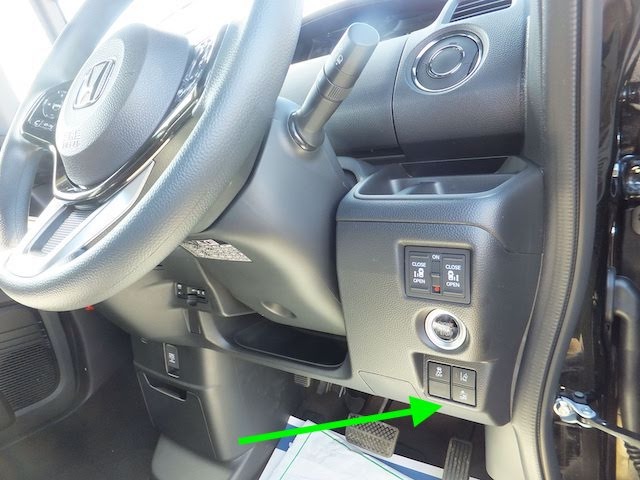

ヒューズボックスは運転席側、アクセルぺダル
上側にあります。






ヒューズの明細は取り扱い説明書を参考に
してください。






検電器などで、チェックしてやるのも
いいのですが、いい商品がありました。
NBOX(JF3、JF4)29年9月〜 電源取り
オプションカプラー ヒューズボックスに挿すだけ!
