N-BOX JF1|パネル外し方・ステアリングスイッチ・ナビ取り付け・車速







こんばんは、ナビ太郎です。
長らく放置してしまった、記事すみません。
なぜか、JF3の記事の方が先に完成してしまって、
では、今回は、HONDA、N-Box、JF1のナビ取り付け、
パネル、内張り取り外し、ステアリングスイッチ、
車速、バック信号情報、純正カメラ変換、ドライブ
レコーダー電源など、
やっていきます。



新型登場でもまだまだ人気のJF1、N-Box
とても、いい車だと思います。







【送料無料】ケンウッド 地上デジタルTVチューナー内蔵 DVD/USB/SD/ AVナビゲーションシステム 彩速ナビ MDV-L503 [MDVL503]【RNH】







ジャストフィット/JUST FIT ホンダ N-BOX(カスタム含む)用 取付キット【品番】 KJ-H66DE






内容物です。




ナビ枠は、この様に取り付けます。






ケンウッド(KENWOOD) 彩速ナビ ETC/ステアリングリモコン対応ケーブル KNA-300EX









ブルコン AV-C05 MAGICONE マジコネバックカメラ接続ユニット 【カメラ視点固定タイプ ホンダ純正バックカメラを社外製カーナビに接続することが可能】








内容物。

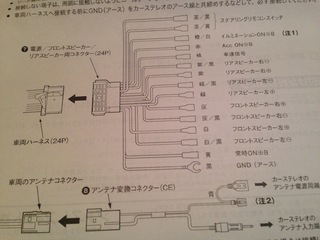

接続図、参考までに。パッケージどうり簡単。





ENDY  東光特殊電線  バックカメラ接続コード EVC-801KW ケンウッド用 MDV-L403/MDV-L403W 対応 市販のバックカメラを純正ナビに接続


しかし、ケンウッドのナビは、あとあと、付属品がいる。
結局たかくなってしまう、しかもHONDA車は、特別に取り付けキット
が必要などで、結構な出費ですね。




パネルの取り外し方

シンプル構造でパネルの取り外しは簡単ですね。


純正ナビ取り外しで、異常にパネルが
かたく取り出さない場合は、注意してください。


注意、以前、HONDA純正ギャザズ装着車両の取り外しをした時
今回の方法では外れず、グローボックスを取り外して、グローボックス
のスペースから、LEDライトでナビゲーション本体を照らすと、
ナビゲーションステー下に8ミリのネジが入っていました。









この要領で、作業を進めます。





内張りはずしなどの工具を使用して、
キズをつけない様に、手前に引いて、
取り外します。


慎重に作業お願いします。




それほどかたくないので、全体的にすこしずつ浮かせて
いきます。







パネルが取り外せたら、ハザードスイッチの
カプラーも取り外してください。




参考になる動画





ナビゲーション取り付けではないですが、動画もいいですね。





車速/リバース/ステアリングスイッチ情報

ETCやドライブレコーダーの接続は、常時電源とアクセサリー電源(ACC)
を使用

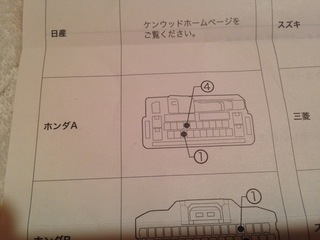

ステアリングスイッチ





画像の位置に配線を接続します。





ギボシや半田でがっちり接続してください。




テレホンスイッチ情報(STSW2)




このねずみ色のコネクターに接続します。
配線が細いので、出来れば半田で接続が
おすすめです。








バック信号
このカプラーにリバース信号がきています。








画像の様に接続してください。
接続後,ビニールテープで絶縁。





ドライブレコーダー、ETCなどの電源

オーディオハーネスから取り出せばいいのですが、
パネルを取り外すのが面倒な方は、ヒューズBOX
からフリータイプヒューズ電源(低背)を使用して、
電源が取り出せます。


ヒューズボックスは運転席、アクセルペダル上あたりに
あります。

常時電源(ヒューズ番号12 室内灯 7.5A)
アクセサリー電源、ACC(ヒューズ番号29 アクセサリー 7.5A)

ヒューズ番号は、車両取り扱い説明書もしくは、
ハンドルポスト下側にステッカーが貼ってあります。






広告










カメラコネクター。



ブルコンAV-C05に接続。






ラジオアンテナ接続。





このような感じで、各種接続完了です。








休憩

静岡バージョンのCMなんてあるんですね。







注意、音出ます。












サイドピラー内張りの取り外し方法
画像を参考に、ウェザーストリップを手前に引いて
ある程度取り外します。




これぐらい取り外せばOKです。






内張りなどを使用しても良いですが、
軍手着用で、取り出しも可能。








車両前側のピラー内張りは、画像のように
取り外しました。





内張りを横に取り出せたら、
上に持ち上げるように、取り出し
ます。





サイドピラー内張り裏の画像です。







グローブボックス取り外し方
グローブボックス向かって左側奥の爪を内側にいれます。





反対側、向かって右側も爪を内側にいれます。






爪が解除されると、グローブボックスが下側に
行って取り外せます。






グローブボックス下側の構造です。






グローボックス爪の構造です。





ナビーステー取り付け



取り付けキット、取説を参考に取り付けてください。




各種接続確認後、ナビゲーションをセットします。






広告










B-CASカードセット。





地デジが、ちゃんと映りましたね。






システム設定、軽 、なし、リアカメラ汎用。

車両ナンバー、軽。




ステアリングスイッチ設定、ホンダA/B。



接続情報で車速、リバース要確認。



リアカメラ接続、汎用カメラ。
HONDA純正カメラですが、ケンウッド純正ではないので。


映っていますね。




ばっちり完了です。
お疲れ様です。
