ZVW50 プリウス|アルパインX9V・ナビ取り付け・車速・ステアリングSW★前編









こんにちは、ナビ太郎です。今回は50系プリウスに、
アルパインキットX9V を取り付けていきます。
その他、インパネの外し方、車速、ステアリング
スイッチ情報もやっていきます。







このアルパインX9V、取り付け説明書がかなり
親切に書いてあるので、じっくり真剣に読めば、
DIYでもいけるかも?なのですが、取説読んでも
すこしわかりにくい所があるので、そのあたりを
、ナビ太郎なりに説明していきます。

もちろん、ご自身で理解して進めていく
場合は、飛ばしてもらってもよいので、
すこしの間ですがよろしくお願いします。









結構大きな箱に、アルパインX9V入っています。

取り出すとたくさんの配線がビニール袋に入っている
ので、ビニール袋から出すだけでも大変な作業ですね。









今回、取り付けるプリウスは、純正バックカメラ
が取り付け済みなので、アルパイン(ALPINE)
カメラ変換ケーブル KWX-Y300NR
使って
アルパインX9Vに接続していきます。








アルパインX9V、内容物はこの様な感じです。

配線を見ているだけで、疲れてきますね。
でも、最後までがんばりますよ。
この配線見ただけアレルギーが出る方は、
ショップに任せましょう、任せたい、、、









配線だらけですが、1つずつ理解
しながら、作業をしていけば
あっと言う間に完成するはず、、、、、









では、はじめますか。







まず、スピードセンサーコードの接続。






黄色い丸印の部分の作業です。

ポイント軍手をはめてギボシを
はめると、はめやすいですよ









続いて、ラジオアンテナの配線。








箱から出した状態だと、ラジオアンテナのアンテナ線
(青い配線)がつなげてあるので、その配線を取り外
してから、画像のように、ラジオアンテナカプラー
につないでください。

必ずナビ本体側から来ている青い配線をラジオアンテナ
カプラーに接続してください。車両側の青い配線は
接続不要、フリーにしておいてくださいね。

これを間違えると、ラジオの入りが悪いです。

あと、青白の配線とも間違いやすいので、
気をつけてください。青色の配線ですよ。









この青色の配線を取り外す。









次の配線もややこしい、車両側リモート
アウトにリモートインを接続。









ナビ側リモートインにリモートアウトを接続。










イルミも画像を参考の上、接続お願いします。










ステアリングリモコンカプラーも接続







ナビゲーションの枠ですね。







スケールで計って、はさみで切断、
細かい作業です。工作気分で楽しめる
方はいいのですが、めんどくさがり
さんには、辛い作業。










説明書どうりにすすめてもらえば良いと思います。








ナビゲーション本体にステー取り付け







ここで、ひとつ注意があります。
2種類のネジを使って取り付けるため
間違わないように、気をつけてください。
















では、車内に移ります。車内での配線作業、
前準備はやりににくいので、できれば、
机の上で進めていきます。
車内を汚さない、傷をつけない、
部品をなくさない為でもありますね








フィルムアンテナの貼り方

ナビ太郎は、アルパインでフィルムアンテナの位置
指定がある場合の貼り方は、車外のフロントガラスに、
マスキングテープを貼り、フィルムアンテナを貼る
位置をわかりやすくして作業しています。









車外からの画像です。






車内からの画像です。













なつかしい、そぉ言えば、ドラえもん出ていましたね。
注意 音で出ます















フロントピラー内張りの取り外し方


ウェザーストリップを手前に引
いてある程度、取り出します。









続いて、フロントピラーの内張りを
内張りはがしなどで、浮かせます。
手でも取り外せます。











フロントピラーの内張りがある程度浮かせると、
画像真ん中のクリップが引っかかり外れないので
マイナスドライバーを使って取り外していきます。

画像の位置を軽く押して、反対側も軽く押すことで
取り外せる構造になっています。下の取り出し後の
クリップを見てもらうと、わかりやすいと思います。












取り付ける時は、クリップを内張りにセット
してから、カチャンとフロントピラーに
はめると、簡単に取り付けできます。








グローブボックスの取り外し方

グローブボックス左側の ダンパーを画像
の様に、取り外します。簡単に手でいけます。







続いてグローブボックス左の爪を
内側に押してすこし手前に引きます。









左の爪が抜けたら、右側も同じ様に内側に
押して抜いてくと、グローブボックスが
下側に行くので、取り出せます。







グローブボックス裏側は、このような構造です。












車両接続先情報



トヨタ・ダイハツ10Pオーディオコネクタ
TOYOTA 10ピン サイト用のコピー.jpg

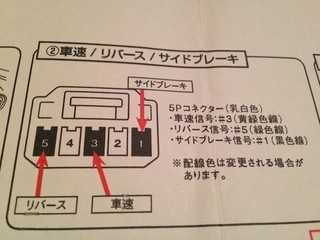

車速/リバース/サイドブレーキ情報
トヨタ5ピン 車速.jpg

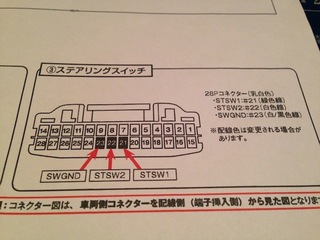

ステアリングリモコン接続情報
トヨタ28p ST sのコピー.jpg





今回は、ここまでですが、まだまだ続きます。
次回もよろしくお願いします。

ZVW50 プリウス|アルパインX9V・
ナビ取り付け パネル外し方★後編
