L455S タントエグゼ|ナビ取り付け・パネル外し方・車速信号






こんにちは、ナビ太郎です。

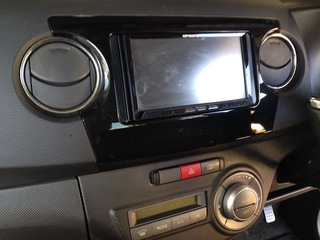

ダイハツL455Sタントエグゼのオーディオ
パネルの取り外しと車速、パーキング、
バック信号情報をやっていきます。






今回はナビの載せ替えと言う
ことで、今取り付けてある
ナビを取り外していきます。








いきなりオーディオパネルをこじて、取り
出さないように注意してください。
順番があります、慎重にやって行きましょう。







このタイプのインパネは、オーディオパネルの
下側、エアコンのコントロールパネルから取り

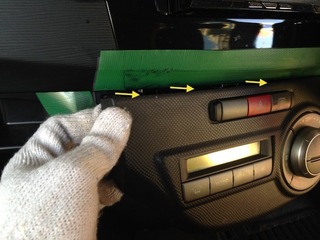

外していきます。画像のように、エアコンの
コントロールパネルを内張りはがしなどで、
手前に引いて取り外していきます。








1カ所に集中して引っ張らないように、
全体的に手前に引くとうまく取り出せます。








ある程度外れたら、手で引いてください。










このような感じですね。








黄色丸印、ハザードスイッチの
カプラーを取り外してください。








あとエアコンのカプラーも外してください、
これで、エアコンのコントロールパネル
が取り外せます。








エアコンコントロールパネル裏側の画像です。
このような、構造になっています。








画像を見てもらうと、わかるように、オーディオ
パネルにかぶさるように、エアコンのコントロール
パネルがあるので、先にエアコンのコントロール
パネルを取り外しました。








この部分がエアコンのコントロールパネル
の下にかぶさっている為、先にエアコンの
コントロールパネルを取り外しました。









オーディオパネルの取り外しは、手を怪我しない
ように、軍手着用で、手前に引くと外れてきます。









無理をせずに、やさしく作業してください。

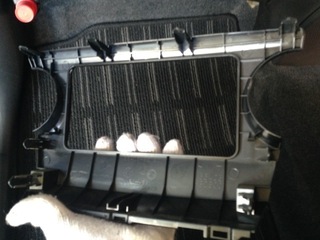

この画像が、オーディオパネル裏側です。
爪の位置確認に。

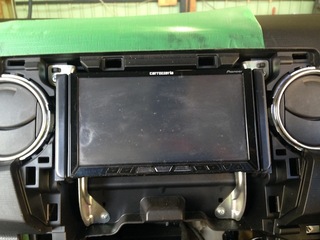

オーディオパネルが取り外せました。







車速/リバース/サイドブレーキ情報

車速は5ピンの真ん中
画像向かって右側が、バック信号。
向かって左側が、パーキング信号です。


簡単に車速信号を接続したい方は
車速配線カプラーを使用すると
ギボシ端子で接続できます。






車両5ピンコネクタ
トヨタ5ピン 車速.jpg

ネズミ色5ピンカプラーを配線が
さしてある側から見た情報です。









お疲れさまです。
