LA600Sタントアップグレードパック|ステアリング・車速・スマアシカバー外し方★後編






こんにちは、ナビ太郎です。
前回、LA600S タントのシフトノブ、オーディオ
パネル取り外しをやりましたが、今回も引き続き
タントのナビ取り付け、ステアリングスイッチ、
車速信号、スマアシカバー取り外しをやっていきます。







今回取り付けるナビは、
パナソニック、CN-RE03WD









今回の車両は、最高グレードでアップグレードパック
ナビのアンテナが、はじめから通してあります。










純正ではじめから、装着してあるナビの
アンテナコードと、パナソニックのナビ
のアンテナコードは、同じ形状
なので
、純正コードを利用しちゃいます。
注意)自己責任でお願いします。

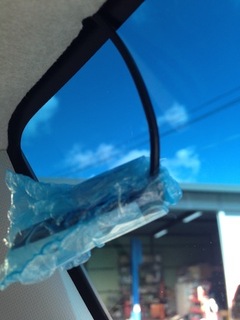

純正コードの位置がパナソニックフィルム
アンテナをはる位置とすこしちがいますが、
パナソニックのフィルムアンテナを画像の
様に、変更したやれば取り付け可能です。

注意、助手席手前のフロントウィンドウ
左上は点検ステッカーのスペースを空けて
フィルムアンテナを貼ってください。






スマアシカバー取り外し方

アップグレードパッケージには必要のない
作業ですが、ETC、ドライブレコーダー、
通常の社外ナビを取り付ける場合、
アンテナコードを通すのにスマアシカバー
が邪魔なので、取り外していきます。








画像の様に、軽く下に向かってトントン
とやれば、簡単に外れてきます。

注意)優しく









これが、取り出されたスマアシカバー裏です。








この様な構造になっています。







フロントピラーの内張り外し方

ウェザーストリップを画像の様に、手前に
引いてある程度、取り外します。









ウェザーストリップがある程度、
取り外せたら内張りはずしなどで、
内張りのクリップを取り外してください。







クリップが取り外せたら、次は、
内張り全体を上に持ち上げると、
取り外せます。










フロントピラー内張り裏の画像、参考までに。








GPSアンテナの邪魔にならない
位置に設置してください。






配線接続先情報


画像、左から、ラジオアンテナ、アップグレード
パックのアンテナコード、ステアリングバック
信号20Pカプラー、オーディオ6P、車速リバース
パーキング5ピンカプラー、オーディオ10Pコネクタです。





トヨタ・ダイハツ10Pオーディオコネクタ
TOYOTA 10ピン サイト用のコピー.jpg

車両側10Pコネクタを配線側から見た図







車両20Pコネクタ

このカプラーが、ステアリング、
純正バックカメラ、20Pカプラーです。








ステアリングスイッチ接続情報
トヨタ20p st.jpg






ブルコン、AV-C19を使用しない(純正バックカメラ)
接続なしで、直接ステアリングスイッチを接続する方
は、画像の位置に社外ナビのステアリングスイッチ
の配線をわりこませてください。


ステアリングリモコンコネクター
を使用すると簡単にギボシ接続できます。

注意)ブルコン使用時は、ステアリング
リモコンコネクタは不要です。

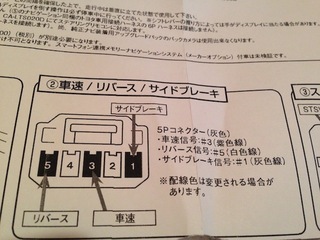

車速/リバース/サイドブレーキ情報
トヨタ5ピン 車速.jpg


車両から出ている5ピンのコネクターを配線を
さしてある側から、見た画像です。





車両5Pコネクタ

車速は5ピンの真ん中
向かって右がバック信号
左がパーキングです。



簡単に車速信号を接続したい方は
車速配線カプラーを使用すると
ギボシ端子で接続できます。








オーディオステー取り付け位置


上の画像、オーディオステーをあの位置で止めると、
オーディオパネルが浮かずに程良い位置でナビが
おさまります。もうすこし奥にナビを入れたい方
は、お好みで、ステーの位置を調整してください。









画像の部分が浮いていないことを要確認。








ステアリングスイッチ設定



今回の車両は、純正バックカメラ装着車両なので、設定を。









車両信号情報

車速パルスなど、安全に配慮の上、走行して確認。








システム設定








ばっちりですね、完成です。








最後までありがとうございました。
お疲れさまです。
