こんにちは、ナビ太郎です。
前回に引き続き、レクサス、GSの地デジチューナー取り付けをやります。
今回はサイドピラー内張り、フロントウィンドーのセンターパネル、地デジチューナー設置を
やっていきます。

サイドピラーの内張り取り外し

まずサイドピラーの下部の部品を画像のように軽く手前にもってきます。

このクリップが引っかかているので、こいつをラジオペンチ
などでまわして、いきますよ。

半回しすると、取り出し可能です。

取り付ける時、うまく行かない時は、このクリップをピラーから
取り外して内張りに固定してから、サイドピラーにパッチンとやると
スムーズにいきます。すこし面倒ですが、、、、

最後は上に持ち上げる様に、抜いてください。
休憩
なつかしい、こんなんありましたね。
お金かかっている感じ、さすがレクサス。
注意 音が出ます
フロントウィンドーのセンターパネル取り外し

画像の様に下に向かって、内張りはずしなどでやってやると、
すんなり取り出せます。

これが、パネル裏の構造です。

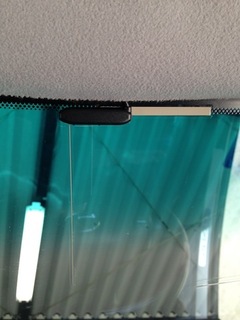

パネルを取り外した方が、地デジのアンテナコードが天井に入れやすい
ですね。

レクサスはエンジン停止後、10分以上待ってから、オーディオ、ナビ、バッテリーなどを取り外してください。故障の原因になります。(HDDが停止後動いているそうです)
地デジチューナー取り付けで困るのが、常時電源とアクセサリー電源(ACC)の取り出しですが、今回は、純正マルチ裏の26ピンから取り出し
ます。画像一番右上が、常時電源、左となりがACCです。

今回はキャンセラーを26ピンにかませるので、キャンセラーを加工して
電源を取り出します。
純正のコネクターから取り出すのといっしょです。

RCA取り出し位置
今回の車両は、マークレビンソン装着車なので、下側にさしかえます。

この位置に前回紹介した、ビデオ入力ハーネス VHT-T10をいれてください。

地デジチューナーリモコンの受信機、運転席ステアリング左奥に設置

電源の配線とRCAの配線を助手席フロアーの踏まれない位置のカーペット裏にとうしていきます。
ショートしない様に配線を取り回してください。

アンテナ、RCA、リモコン受光器 電源をしっかりはめてください。

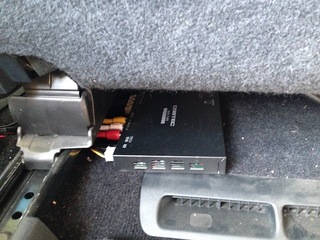

助手席下のエアコンの吹き出し口の奥に設置しました。
地デジチューナーをフロアー絨毯に固定するマジックテープが別で必要です。
(オーナーさんが100均でほどよいマジックテープを買って来てくれました)以外と強力。

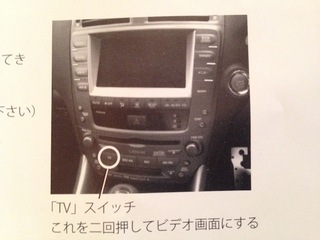

ビデオ入力に変更、GSとISの一部の車両は、TVスイッチを2回
押してビデオ画面にしてください。

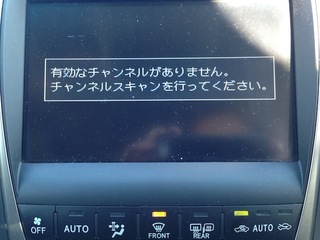

あとはチャンネルをスキャンして設定してください。

いい感じで、地デジがうつりました。
お疲れさまです。
